جزئیات محصول:
|
فرکانس: | 5-3000 هرتز | نیروی سینوسی: | 50000 نیوتن |
---|---|---|---|
نیروی شوک: | 100000 نیوتن | روش خنک کننده: | خنک کننده هوا |
منبع تغذیه: | 3 فاز AC 380 ولت ± 10% AC 50 هرتز | حداکثر بار: | 800 کیلوگرم |
max. حداکثر acceleration شتاب: | 980 متر بر ثانیه | میز اسلاید: | می تواند سفارشی شود |
برجسته کردن: | تجهیزات تست ارتعاش,سیستم تست ارتعاش |

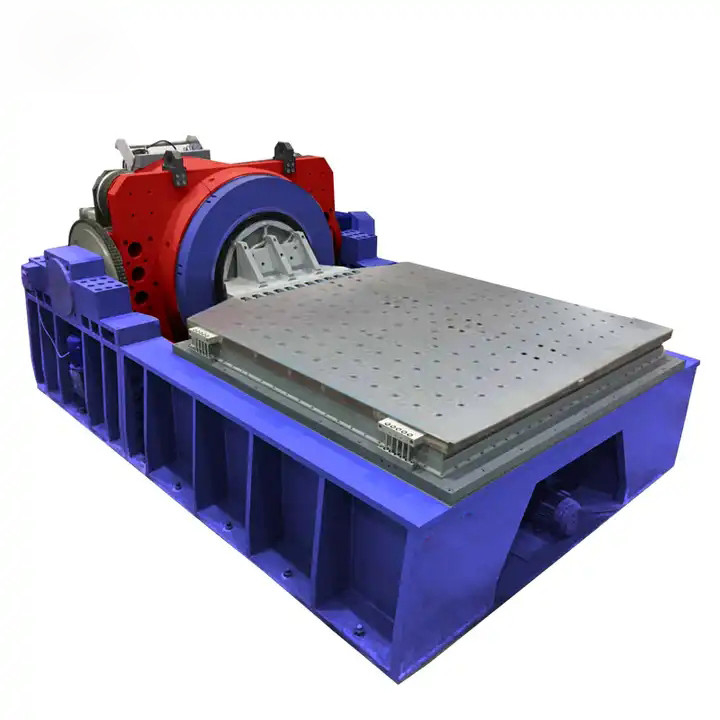

دستگاه تست ارتعاش فرکانس بالا با هوا خنک کننده الکترومغناطیسی
عملکرد سیستم :
فرکانس رزونانس مرتبه اول بالا است و فرکانس استفاده گسترده است. طراحی ساختار اسکلتی پویا بهینه شده، به ویژه ساختار ضعیف ساختار متحرک اسکلت ساختار سنتی، برای افزایش سختی انتقال طراحی شده است.حلقه سیم پیچ ثابت کامپوزیت و سیم پیچ با چسب و پیچ به هم متصل می شوند.حلقه سیم ساختار جدید سوراخ را بهبود می بخشد و سفتی سیم پیچ را افزایش می دهد.به طور قابل توجهی فرکانس ارتعاش معمولی مرتبه اول سیم پیچ متحرک را بهبود بخشید و از محصولات مشابه بین المللی فراتر رفت.
قابلیت اطمینان سیم پیچ سیم پیچ پویا بالا ساختار جدید و فناوری جدید حلقه تقویت کننده سیم پیچ دینامیکی اصلی به طور قابل توجهی قابلیت اطمینان مقاومت در برابر ارتعاش سیم پیچ متحرک در رانش بالا، لرزش شتاب بالا، ضربه و محیط دمای بالا را بهبود می بخشد.
راندمان خنک کننده هوا بالا طراحی مجرای هوا خنک کننده میز برقی نوآورانه: ساختار ورودی هوا بهبود یافته، حلقه مغناطیسی فوقانی ورودی هوا از نوع سوراخ دایره ای را با ورودی هوا از نوع شیار بلند جایگزین می کند.سیم پیچ تحریک از گذرگاه هوای لانه زنبوری استفاده می کند و حلقه مغناطیسی میانی از نوع جریان هوای دوگانه باد استفاده می کند. مسیر و حلقه مغناطیسی پایینی ساختار جدیدی مانند یک مجرای هوای گوه ای را اتخاذ می کنند که به طور قابل توجهی اثر خنک کننده را بهبود می بخشد.
فن خنک کننده:
فن خنک کننده دارای مجرای هوای منحصر به فرد و طراحی ساختاری دیگر است و فن دارای اثر خنک کننده خوب و صدای کم است.

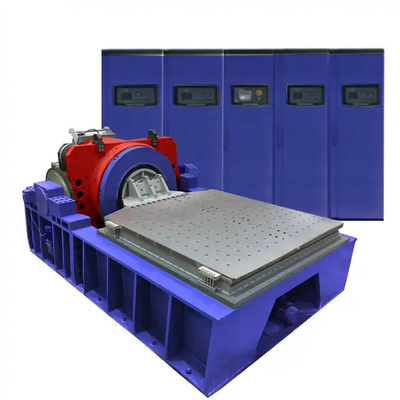

تست افقی و عمودی:
میز ارتعاش الکتریکی با اسلاید افقی برای تست های افقی و عمودی قابل استفاده است.جابجایی بین دو جهت ساده است و به راحتی قابل چرخش است.
ماژول IGBT را بپذیرید:
تقویت کننده ها دارای ماژول های قابل اعتماد MOSFET و IGBT برای پایداری و قابلیت اطمینان بالا هستند.
عملکرد ایمنی:
این محصول الزامات تست استاندارد اروپایی را برآورده می کند و یک سوئیچ توقف اضطراری بر روی تقویت کننده برق نصب شده است تا به طور موثر در مواقع اضطراری پاسخ دهد.الزامات ایمنی UL و CE ایالات متحده را برآورده می کند.
مورد | مشخصات |
سیستم مولد ارتعاش الکترودینامیک | |
نیروی نامی (اوج) زیر سینوسی | 32 KN |
رانش ضربه ای | 64KN |
محدوده فرکانس | 200 هرتز |
جابجایی مداوم | 59 میلی متر صفحه |
جابجایی ضربه | 59 میلی متر صفحه |
حداکثر سرعت نامی (اوج گناه) | 2 متر بر ثانیه |
حداکثر شتاب (گناه) | 0.53 متر بر ثانیه |
قطر سیم پیچ متحرک | 445 میلی متر |
گشتاور بار بی طرفانه مجاز | 300 نیوتن متر |
جرم معادل قطعات متحرک | 301 گرم |
فرکانس جداسازی ارتعاش محوری | 2.5 هرتز |
حداکثر بار برای نمونه | 500 کیلوگرم |
نشت شار مغناطیسی | <10 گاوس |
اندازه ارتعاش سنج عمودی | 4505×2500×840 میلی متر (L*W*H، بدون بسته بندی) |
وزن تستر ارتعاش عمودی | حدود 5800 کیلوگرم (بدون بسته بندی) |
تقویت کننده توان | |
حداکثر توان خروجی | 32 کیلو ولت آمپر |
S/N (نسبت سیگنال به نویز) s-/N | ≥65 دسی بل |
ولتاژ خروجی نامی | 100 ولت |
راندمان تبدیل | ≥90% |
حفاظت از سیستم | اضافه ولتاژ خروجی، خروجی بیش از جریان، تقویت کننده بیش از دما، جدول ارتعاش بیش از جابجایی، لغزش افقی بر روی جابجایی، خرابی سیستم خنک کننده، افت ولتاژ برق خروجی، خرابی واحد تقویت کننده، قطع برق تحریک، سه فاز خرابی منبع تغذیه و غیره |
اندازه تقویت کننده قدرت | 1720*1200*850 میلی متر (L*W*H، بدون بسته بندی) |
