جزئیات محصول:
|
| سینوسی رانش: | 600 کیلوگرم | ادامه جابجایی: | 51 میلی متر |
|---|---|---|---|
| حداکثر شتاب: | 981 متر بر ثانیه | اجازه دهید لحظه ای عجیب و غریب: | ＞190 نیوتن متر |
| محدوده فرکانس: | 5 تا 2000 هرتز | Maximum Speed: | 2m/s |
| قطر سیم پیچ متحرک: | Φ150mm | حداکثر بار: | 120 کیلوگرم (در خواست مشتری 45 کیلوگرم) |
| برجسته: | لرزش سنج,دستگاه تست ارتعاش |
||

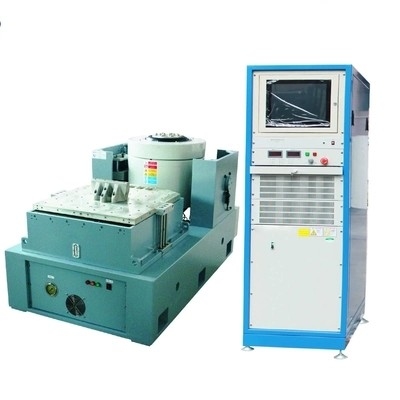

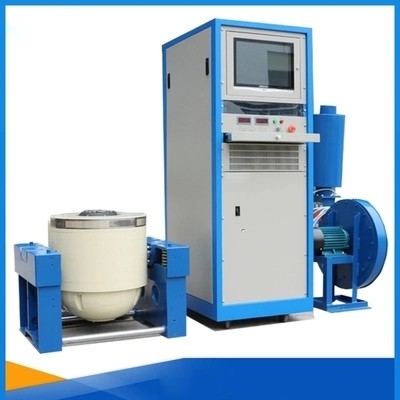

خروجی تقویت کننده میز تست ارتعاش عمودی / افقی OEM 8 کیلو ولت آمپر
فرکانس رزونانس مرتبه اول بالا و فرکانس استفاده گسترده:
بهینه سازی طراحی ساختار اسکلت آرمیچر، به ویژه تقویت طراحی پیوندهای ضعیف مانند صفحه زاویه انتقال نیروی اسکلت ساختار آرمیچر سنتی، که به طور موثر استحکام انتقال نیرو را بهبود می بخشد.ساختار جدید سیلندر حلقه باعث تقویت سوراخ چسب و افزایش سفتی سیم پیچ می شود.به طور قابل توجهی فرکانس رزونانس مرتبه اول سیم پیچ متحرک را افزایش داد و از کیفیت مشابه بین المللی فراتر رفت
قابلیت اطمینان بالا سیم پیچ آرمیچر:
ساختار جدید اصلی و فرآیند جدید حلقه تقویت کننده سیم پیچ آرمیچر به طور قابل توجهی قابلیت اطمینان مقاومت در برابر ارتعاش سیم پیچ آرمیچر را در محیط کاری با رانش بزرگ، لرزش شتاب بالا، شوک و دمای بالا بهبود می بخشد.
خنک کننده هوا با راندمان بالا:
طراحی خلاقانه تونل هوای خنک کننده: ساختار ورودی هوا بهبود یافته، حلقه مغناطیسی بالایی جایگزین ورودی هوا از نوع سوراخ دایره ای می شود.سیم پیچ تحریک از گذرگاه هوای لانه زنبوری و حلقه مغناطیسی میانی از نوع باد جریان هوای دوگانه استفاده می کند. مسیر و حلقه مغناطیسی پایینی ساختار جدیدی مانند مجرای هوای گوه ای را اتخاذ می کنند که به طور قابل توجهی اثر خنک کننده را بهبود می بخشد.
تست ارتعاش سینوسی:
پارامترهای کنترل تست ارتعاش سینوسی عمدتاً دو هستند، یعنی فرکانس و دامنه.با توجه به تغییر فرکانس و ثابت به فرکانس ثابت و جارو دو تقسیم می شود.تست فرکانس ثابت عمدتاً برای موارد زیر استفاده می شود:
الف) پردازش فرکانس تشدید: فرکانس ارتعاش محصول در فرکانس فرکانس تشدید ظاهری، مفاد پارامترهای ارتعاش دامنه ارتعاش برای ارزیابی مقاومت محصول در برابر ارتعاش رزونانس.
ب) مقاومت در برابر پردازش فرکانس ثابت: در محصول شناخته شده با استفاده از شرایط محیطی فرکانس ارتعاش، می توان برای تعیین فرکانس تست ارتعاش استفاده کرد، هدف ارزیابی محصول در فرکانس ریسک معین برای مقاومت در برابر لرزش است.
پارامترهای عملکرد سیستم
| میز ویبره | |
| رانش سینوسی | 600 کیلوگرم |
| رانش تصادفی | 600 کیلوگرم |
| رانش ضربه ای | 1200 کیلوگرم |
| محدوده فرکانس | 5 تا 2000 هرتز |
| ادامه جابجایی | 51 میلی متر |
| تاثیر جابجایی | 51 میلی متر |
| حداکثر سرعت، بیشینه سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر ثانیه |
| قطر سیم پیچ متحرک | Φ150mm |
| اجازه دهید لحظه های عجیب و غریب | ＞190 نیوتن متر |
| نقطه اتصال را بارگیری کنید | 6 پیونت |
| جرم معادل قطعات متحرک | 6 کیلوگرم |
| اندازه پیچ میز (استاندارد) | M8 |
| جدول چیدمان پیچ (قطر، محیط) | 8 در Φ100 میلی متر، 8 در Φ، 200 میلی متر. |
| فرکانس جداسازی محوری | ＜3 هرتز |
| حداکثر بار | 120 کیلوگرم (در خواست مشتری 45 کیلوگرم) |
| نشت شار مغناطیسی | ＜1mT |
| ابعاد (بدون بسته بندی) (L×W×H) | 1600mm×985mm×850mm |
| جدول ارتعاش وزن | 1850 کیلوگرم |
| خروجی آمپلی فایر | 8 کیلو ولت آمپر |
| SNR | ＞65dB |
| حفاظت از سیستم | کل تقویت کننده برق دارای: اضافه ولتاژ شبکه، فاز شبکه برق کم ولتاژ، خرابی منطقی، حفاظت ماژول قدرت، دمای ماژول قدرت، جریان اضافه خروجی، اضافه ولتاژ خروجی، منبع تغذیه، واحدهای جابجایی، دمای بدنه واحدها، اتصال خارجی و غیره مدار حفاظتی است. هر گونه خطا رخ دهد، خروجی، صدا و زنگ هشدار نور را خاموش کنید.علاوه بر حفاظت فوق، آن را نیز دارای یک تابع حفاظتی مقادیر RMS حفاظت تحمل، دستگاه های توقف اضطراری، مانند بهبود در حال اجرا. |
| ولتاژ خروجی نامی | 120 Vrms |
| راندمان تقویت کننده | ＞95% |
| پنکه | |
| قدرت | 0.75 کیلو وات |
| جریان هوا | 0.3 متر مکعب بر ثانیه |
| قطر مجرا | 120 میلی متر |
| فشار | 0.048 کیلوگرم بر سانتی متر مربع |
| جدول گسترش عمودی | |
| اندازه میز | 600mm×600mm |
| جرم معادل | 23 کیلوگرم |
| فرکانس بالا | 2000 هرتز |
| مواد میز | آلومینیوم |
| اسلاید افقی | |
| اندازه میز | 600mm×600mm |
| ضخامت | 30 میلی متر |
| وزن میز | 36 کیلوگرم |
| فرکانس | 2000 هرتز |
| شماره بلبرینگ | 1 |
| تحمل وزن | 0.58 کیلوگرم |
| وزن رابط | 1.4 کیلوگرم |
| حداکثر بار | 300 کیلوگرم |
| مواد میز | آلومینیوم |
خدمات پشتیبانی مشتری:
Ø نصب و راه اندازی
Ø آموزش (آموزش کارکنان مشتریان)
Ø کالیبراسیون
Ø نگهداری پیشگیرانه
Ø قطعات تعویضی
Ø کمک از طریق تلفن یا اینترنت
Ø تشخیص و تعمیر در محل/تشخیص و تعمیر آنلاین
