جزئیات محصول:
|
| سینوسی رانش: | 600 کیلوگرم | ادامه جابجایی: | 51 میلی متر |
|---|---|---|---|
| حداکثر شتاب: | 981 متر بر ثانیه | اجازه دهید لحظه ای عجیب و غریب: | ＞190 نیوتن متر |
| محدوده فرکانس: | 5 تا 2000 هرتز | حداکثر سرعت، بیشینه سرعت: | 2 متر بر ثانیه |
| قطر سیم پیچ متحرک: | Φ150mm | Maximum Load: | 120Kg (customer Request 45Kg) |
| برجسته: | لرزش سنج,دستگاه تست ارتعاش |
||

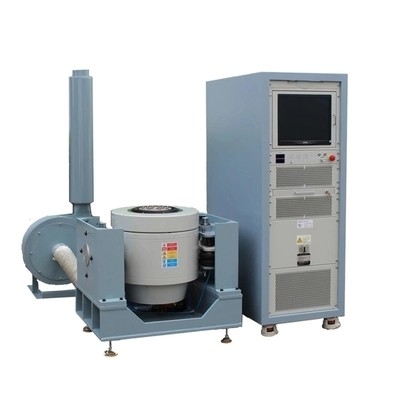

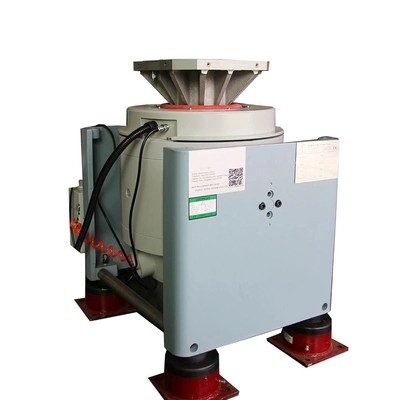

خروجی تقویت کننده دستگاه تست لرزش عمودی / افقی OEM 8 کیلو ولت آمپر
تست قابلیت اطمینان ارتعاش عمودی:
از طریق کنترل کننده ارتعاش منبع سیگنال خروجی به تقویت کننده قدرت، تقویت شده توسط سیگنال و سپس ورودی به بدنه جدول ارتعاش، تولید منبع تحریک، شبیه سازی وضعیت واقعی نمونه به تست ارتعاش عمودی.از طریق سنسور شتاب کسب سیگنال و ورودی به دستگاه کنترل ارتعاش، سیگنال خروجی و سیگنال بازخورد محاسبه انباشته، برای رسیدن به منبع تحریک و طیف هدف درجه بالایی از تصادف.این سیستم توسط طیف هدف سیگنال، برای تکمیل تست ارتعاش نمونه، دوام ارتعاش نمونه آزمایش، یکپارچگی و غیره داده می شود.
تست ارتعاش تصادفی:
تست ارتعاش تصادفی با توجه به الزامات واقعی محیطی انواع زیر است: تست ارتعاش تصادفی باند پهن، تست ارتعاش تصادفی باند باریک، تصادفی باند پهن به علاوه یک یا چند سیگنال سینوسی، پهنای باند تصادفی به اضافه یک یا چند باند باریک تصادفی.دو مورد اول کارآزمایی‌های تصادفی‌سازی شده‌اند، دو مورد دوم از نوع مختلط هستند همچنین می‌توان آنها را به کارآزمایی‌های تصادفی طبقه‌بندی کرد.کنترل تصادفی از روش یکسان سازی تابع انتقال برای خروجی مداوم سیگنال های تصادفی گاوسی استفاده می کند و به سرعت کنترل حلقه بسته دقیق را در زمان واقعی انجام می دهد.الگوریتم کنترل تطبیقی داخلی می تواند به سرعت به غیر خطی بودن سیستم واکنش نشان دهد.کنترل تصادفی همچنین توابع کنترل کشیدگی را ارائه می دهد که به طور خاص برای تست های افزایش قابلیت اطمینان طراحی شده اند.اصل کار میز لرزش الکتریکی بر اساس قانون آمپرومتریک هادی حامل جریان است که در میدان مغناطیسی توسط نیروی الکترومغناطیسی عمل می کند.
تست ارتعاش سینوسی:
پارامترهای کنترل تست ارتعاش سینوسی عمدتاً دو هستند، یعنی فرکانس و دامنه.با توجه به تغییر فرکانس و ثابت به فرکانس ثابت و جارو دو تقسیم می شود.تست فرکانس ثابت عمدتاً برای موارد زیر استفاده می شود:
الف) پردازش فرکانس تشدید: فرکانس ارتعاش محصول در فرکانس فرکانس تشدید ظاهری، مفاد پارامترهای ارتعاش دامنه ارتعاش برای ارزیابی مقاومت محصول در برابر ارتعاش رزونانس.
ب) مقاومت در برابر پردازش فرکانس ثابت: در محصول شناخته شده با استفاده از شرایط محیطی فرکانس ارتعاش، می توان برای تعیین فرکانس تست ارتعاش استفاده کرد، هدف ارزیابی محصول در فرکانس ریسک معین برای مقاومت در برابر لرزش است.
پارامترهای عملکرد سیستم
| میز ویبره | |
| رانش سینوسی | 600 کیلوگرم |
| رانش تصادفی | 600 کیلوگرم |
| رانش ضربه ای | 1200 کیلوگرم |
| محدوده فرکانس | 5 تا 2000 هرتز |
| ادامه جابجایی | 51 میلی متر |
| تاثیر جابجایی | 51 میلی متر |
| حداکثر سرعت، بیشینه سرعت | 2 متر بر ثانیه |
| حداکثر شتاب | 981 متر بر ثانیه |
| قطر سیم پیچ متحرک | Φ150mm |
| اجازه دهید لحظه های عجیب و غریب | ＞190 نیوتن متر |
| نقطه اتصال را بارگیری کنید | 6 پیونت |
| جرم معادل قطعات متحرک | 6 کیلوگرم |
| اندازه پیچ میز (استاندارد) | M8 |
| جدول چیدمان پیچ (قطر، محیط) | 8 در Φ100 میلی متر، 8 در Φ، 200 میلی متر. |
| فرکانس جداسازی محوری | ＜3 هرتز |
| حداکثر بار | 120 کیلوگرم (در خواست مشتری 45 کیلوگرم) |
| نشت شار مغناطیسی | ＜1mT |
| ابعاد (بدون بسته بندی) (L×W×H) | 1600mm×985mm×850mm |
| جدول ارتعاش وزن | 1850 کیلوگرم |
| خروجی آمپلی فایر | 8 کیلو ولت آمپر |
| SNR | ＞65dB |
| حفاظت از سیستم | کل تقویت کننده برق دارای: اضافه ولتاژ شبکه، فاز شبکه برق کم ولتاژ، خرابی منطقی، حفاظت ماژول قدرت، دمای ماژول قدرت، جریان اضافه خروجی، اضافه ولتاژ خروجی، منبع تغذیه، واحدهای جابجایی، دمای بدنه واحدها، اتصال خارجی و غیره مدار حفاظتی است. هر گونه خطا رخ دهد، خروجی، صدا و زنگ هشدار نور را خاموش کنید.علاوه بر حفاظت فوق، آن را نیز دارای یک تابع حفاظتی مقادیر RMS حفاظت تحمل، دستگاه های توقف اضطراری، مانند بهبود در حال اجرا. |
| ولتاژ خروجی نامی | 120 Vrms |
| راندمان تقویت کننده | ＞95% |
| پنکه | |
| قدرت | 0.75 کیلو وات |
| جریان هوا | 0.3 متر مکعب بر ثانیه |
| قطر مجرا | 120 میلی متر |
| فشار | 0.048 کیلوگرم بر سانتی متر مربع |
| جدول گسترش عمودی | |
| اندازه میز | 600mm×600mm |
| جرم معادل | 23 کیلوگرم |
| فرکانس بالا | 2000 هرتز |
| مواد میز | آلومینیوم |
| اسلاید افقی | |
| اندازه میز | 600mm×600mm |
| ضخامت | 30 میلی متر |
| وزن میز | 36 کیلوگرم |
| فرکانس | 2000 هرتز |
| شماره بلبرینگ | 1 |
| تحمل وزن | 0.58 کیلوگرم |
| وزن رابط | 1.4 کیلوگرم |
| حداکثر بار | 300 کیلوگرم |
| مواد میز | آلومینیوم |
خدمات پشتیبانی مشتری:
Ø نصب و راه اندازی
Ø آموزش (آموزش کارکنان مشتریان)
Ø کالیبراسیون
Ø نگهداری پیشگیرانه
Ø قطعات تعویضی
Ø کمک از طریق تلفن یا اینترنت
Ø تشخیص و تعمیر در محل/تشخیص و تعمیر آنلاین
تماس با شخص: Ms Kris
تلفن: +8613049739311
