جزئیات محصول:
|
| ولتاژ ضربه ای: | AC 1kv/1.2-50us (پیک) Lmin | جریان آزمایشی رتبه‌بندی شده: | ≥10000A |
|---|---|---|---|
| محدوده اکتساب ولتاژ: | 0-1000 ولت | وضوح ولتاژ: | 0.01 ولت |
| حداکثر مدت زمان فعلی عملیاتی: | ≥10ms5.5. | دقت جذب دما: | ≤±1.5ºC |
| نام تجاری: | GSKA | گواهی: | CE SGS ROHS UL CE |
| برجسته: | محفظه رطوبت محیطی,اتاق تست رطوبت |
||

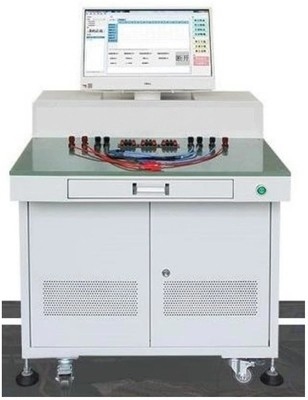

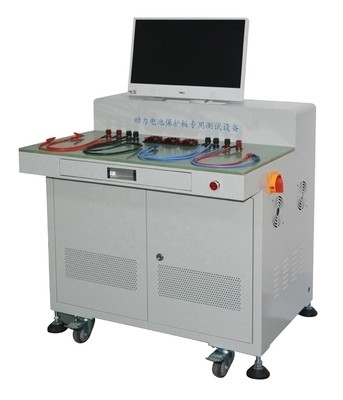

تستر اتصال کوتاه ولتاژ ضربه ای AC 1KV برای باتری لیتیومی
کاربرد محصول:
تجهیزات اتصال کوتاه بسته باتری عمدتاً برای آزمایش تأیید ایمنی سلول‌های باتری قدرت، مونومرها، ماژول‌ها، بسته‌های باتری در سطح PACK و بخش‌های ساختاری پروژه‌های انرژی جدید استفاده می‌شود.وضعیت اتصال کوتاه سلول های باتری، سلول ها، ماژول ها و بسته های باتری در سطح PACK را در حین استفاده، حمل و نقل و ذخیره سازی برای ارزیابی عملکرد ایمنی باتری ها شبیه سازی کنید.ارائه استفاده واقعی از بسته ها یا سیستم های باتری در آزمایشگاه، پیدا کردن و حل مشکلات، بهینه سازی طراحی محصول و بهبود کیفیت محصول
دفترچه راهنمای محصول:
1. کاربرد تجهیزات اتصال کوتاه بسته باتری: عمدتاً برای آزمایش تأیید ایمنی سلول های باتری قدرت، مونومرها، ماژول ها، PACK و سایر بسته های باتری و بخش های ساختاری پروژه های انرژی جدید استفاده می شود.برای ارزیابی عملکرد ایمنی باتری، وضعیت اتصال کوتاه سلول‌های باتری، مونومرها، ماژول‌ها و بسته‌های باتری PACK را در طول استفاده، حمل و نقل و ذخیره‌سازی شبیه‌سازی کنید.استفاده واقعی از بسته ها یا سیستم های باتری را در آزمایشگاه ارائه دهید، مشکلات را پیدا کنید و حل کنید، طراحی محصول را بهینه کنید و کیفیت محصول را بهبود بخشید.
2. تجهیزات اتصال کوتاه بسته باتری از یک جعبه کنترل اتصال کوتاه، یک دستگاه خاموش کننده قوس خلاء، یک سیم کشی ترمینال اتصال کوتاه، یک سیستم جمع آوری داده ها و یک کامپیوتر برای تجزیه و تحلیل داده ها تشکیل شده است.
نمای کلی طراحی تجهیزات اتصال کوتاه بسته باتری:
تجهیزات اتصال کوتاه بر اساس الزامات استانداردهای مختلف تست اتصال کوتاه باتری طراحی شده است، یعنی مطابق با CB31467.31CB31485UU25801SAE J24641SAEJ2929UN38.3ECER100IEC6213UL1642Qc/Teenergy New-6742 و TC و TCV1642Qc تست عملکرد باتری لیتیوم یون EV 2008 مشخصات و سایر استانداردها.دستگاه های اتصال کوتاه باید محدوده مقاومت داخلی را مطابق با استاندارد <5 متر یا > 5 متر مربع و <10 متر یا > 10 متر مربع و <20 متر یا > 40 متر و <50 متر یا > 80 متر و 100 متر مربع برای به دست آوردن حداکثر جریان اتصال کوتاه آزمایش داشته باشند.طراحی مدار دستگاه اتصال کوتاه همچنین می تواند در برابر ضربه جریان بزرگ 16000A مقاومت کند، بنابراین ما مکش مکانیکی درجه صنعتی را انتخاب می کنیم.
رعایت استاندارد:
1. CB31467.3 «بسته‌ها و سیستم‌های باتری لیتیوم یونی برای خودروهای الکتریکی شماره 3: الزامات ایمنی و روش‌های آزمایش»
2.CB/T 31485-2015 "الزامات ایمنی و روش های آزمایش برای باتری های برق برای وسایل نقلیه الکتریکی"
QC/T 743-2006 "باتری های لیتیوم یون برای وسایل نقلیه الکتریکی"
CB/T 18332-2015 "باتری های روی هوا برای وسایل نقلیه الکتریکی"
5. Ji 2580-2013 "استانداردهای ایمنی باتری خودروهای الکتریکی"
6. SAND99-0497 "استاندارد تست باتری قدرت خودرو آمریکایی"
7. SAE J2464 "Electric and Hybrid Electric Vehicle Charging and Energy Storage Safety and Abuse Test"
8. SAE J2929-2013 "استاندارد ایمنی برای سیستم های باتری پیشرانه خودروهای الکتریکی و هیبریدی."باتری قابل شارژ مبتنی بر لیتیوم" و
سایر استانداردهای تست
| پارامتر فنی | |
| ولتاژ ضربه ای | AC 1kv/1.2-50us (اوج) lmin |
| ویژگی های عمل | ولتاژ کششی حالت سرد 66% Us |
| سطل ولتاژ آزاد سرد 30% Us, * 5% Us | |
| زمان اقدام | زمان کشش/زمان انتشار: 20 میلی‌ثانیه |
| حداکثر مدت جریان عملیاتی | ≥10ms5.5. |
| محدوده اکتساب ولتاژ | 0-1000 ولت |
| وضوح ولتاژ | 0.01 ولت |
| دقت اندازه گیری ولتاژ | ± 0.5٪ (در مقیاس کامل) |
| کانال تنظیم ولتاژ | کانال استاندارد 1، جدا شده بین کانال ها، می تواند از گسترش پشتیبانی کند |
| جریان آزمایشی نامی | ≥10000A |
| حداکثر جریان عملیاتی | ≥15000A |
| حداکثر جریان پالس | ≥16000A |
| محدوده اکتساب فعلی | 0-15000A |
| دقت اندازه گیری فعلی | 1000A-15000A، دقت ± 0.5٪ است |
| وضوح فعلی | 0.1A |
| کانال خرید فعلی | کانال استاندارد 1، جدا شده بین کانال ها، می تواند از گسترش پشتیبانی کند |
| محدوده جذب دما | -200-1350 درجه سانتیگراد |
| دقت جذب دما | ≤±1.5ºC |
| کانال جذب دما | 12 کانال استاندارد، جدا شده بین کانال ها، می توانند از گسترش پشتیبانی کنند |
| فراوانی جمع آوری داده ها | 7.19.1.10mslhr، 19 نوع را می توان تنظیم کرد (اگر کانال آزمایشی بیش از 15 کانال به طور همزمان، فرکانس اکتساب را می توان به عنوان تنظیم کرد 20ms-1hr) |
| 7.19.2.به دلیل فراوانی جمع آوری داده ها، داده ها خوانده می شوند و ضبط شده توسط دستگاه در زمان واقعی می تواند با داده های واقعی سازگار باشد |
|
| دقت ضبط در زمان اجرا | ≤±0.1٪ (در مقیاس کامل) |
| داده های تست | داده های ولتاژ/جریان/دما نمایش داده می شود و روی کنترل ثبت می شود نرم افزار در زمان واقعی، و منحنی ولتاژ/جریان/دما/زمان است به طور خودکار کشیده شده است |
| راه کنترل | استفاده از کنترل صفحه نمایش لمسی از راه دور + کنترل از راه دور + رایانه (برای داده ها تجزیه و تحلیل و نظارت تصویری) |
| مدار کوتاه | کشش مکانیکی (کشش پنوماتیک کنتاکتور، قطع اجباری همزمان دستگاه هنگام قطع شدن) + دستگاه خاموش کننده قوس خلاء |
| شرایط قطع اتصال کوتاه | اتصال کوتاه را می توان با تنظیم پارامترهای ولتاژ و زمان قطع کرد |
| مقاومت مدار دستگاه | <5 متر،> 5 متر و <10 متر،> 10 متر و <20 متر،> 40 متر و <50 متر،> 80 متر و <100 متر، مربوطه جریان های تست نامی به ترتیب 10000A، 10000A، 5000A، 5000A، 3000A را برآورده می کنند. شامل اجزای الکتریکی داخل و خارج دستگاه + داخلی می باشد مقاومت کابل + مقاومت داخلی فیکسچر. |
| سیم کشی ترمینال اتصال کوتاه | <5 متر، > 5 متر و <10 متر، > 10 متر و <20 متر، > 40 متر و <50 متر، > 80 متر و <100 متر، هر یک 1 جفت، طول خط اشتباه کمتر از 6 متر نیست و در مجموع 5 جفت وجود دارد. سطح مقطع سیم مسی نرم در انتهای خروجی دستگاه نیست کمتر از 2000 میلی متر مربع |
| حالت سوئیچینگ مقاومت داخلی اتصال کوتاه | سوئیچینگ دستی، یک سر سیم ترمینال اتصال کوتاه یک دماغه است، که می تواند توسط پیچ و مهره با سوراخ های پیچ کنتاکتور ثابت شود و دیگری انتهای یک گیره باتری با پایانه های مسی است که می توان مستقیماً روی آن گیره کرد قطب مثبت و منفی باتری برای تعویض آن قابل تعویض است به سادگی پیچ های ثابت را جدا کنید |
| زمان پاسخ تست اتصال کوتاه (شروع اتصال کوتاه تا بسته شدن کامل) |
≤10 میلی‌ثانیه |
| زندگی ماشینی | 300000 بار |
| عمر الکتریکی | 50000 بار |
| فاصله کنترل از راه دور | بدون مانع جامد 10 متر |
| زمان اتصال کوتاه | 0-9999H59M59S قابل تنظیم است |
