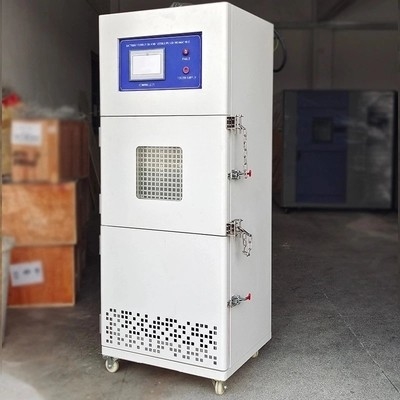

باتری تستر اتصال کوتاه برق با کیفیت بالا IEC62133 220 ولت 50 هرتز

باتری تستر اتصال کوتاه برق با کیفیت بالا IEC62133 220 ولت 50 هرتز

توضیحات محصول:

دستگاه های اتصال کوتاه جریان بزرگ کنترل از راه دور مطابق با الزامات استاندارد انواع مختلف آزمایش اتصال کوتاه باتری طراحی شده اند. این برای بسیاری از مشخصات استاندارد مانند باتری GB IEC EN UN38.3 UL QC/T 743-2006 لیتیوم یون برای وسایل نقلیه الکتریکی کاربرد دارد. بسته باتری یون لیتیوم و سیستم برای خودروهای الکتریکی قسمت 3: الزامات ایمنی و روش های آزمایش، "طرح 863" پروژه های بزرگ خودروهای صرفه جویی در انرژی و انرژی جدید - مشخصات تست عملکرد باتری یون لیتیوم EV 2008 و غیره. طبق الزامات استاندارد، دستگاه اتصال کوتاه باید با محدوده مقاومت داخلی<5mΩ(یا20mΩ) مطابقت داشته باشد، به طوری که حداکثر جریان اتصال کوتاه، که برای آزمایش لازم است، اندازه گیری شود.

شرح طراحی تجهیزات: این دستگاه ها بر اساس الزامات استاندارد طراحی شده اند

انواع مختلف تست اتصال کوتاه باتری، به طوری که حداکثر اتصال کوتاه

جریان، که برای آزمایش مورد نیاز است، اندازه گیری می شود.

علاوه بر این، دستگاه اتصال کوتاه باید قادر به مقاومت در برابر ضربه جریان زیاد باشد. بنابراین ما کنتاکتور الکترومغناطیسی DC سطح صنعتی، ترمینال سیم‌کشی مسی خالص و صفحه مسی داخلی را برای انحراف انتخاب می‌کنیم، که به طور موثر اثر خنک‌کننده را بهبود می‌بخشد و امنیت جریان کوتاه کوتاه را تضمین می‌کند. دستگاه مدار، به طور موثر از دست دادن تجهیزات تست را کاهش می دهد، از صحت داده های تست اطمینان حاصل می کند.

روش کنترل: حالت کنترل رابط انسان و ماشین PLC را اتخاذ می کند. از کنتاکتور رله به عنوان عنصر سوئیچینگ استفاده کنید، شرایط آزمایش را روی رابط PLC تنظیم کنید.فعال سازی کنتاکتورها جریان اتصال کوتاه قوی را منتشر می کند که به جریان مورد نیاز آزمایش می رسد. مقاومت حلقه در فرآیند (یعنی مقاومت کنتاکتور + سیم پین اتصال + گیره باتری) کوچکتر از 5mΩ (یا 20mΩ).حداکثر جریان اتصال کوتاهی که مدار تست می تواند تحمل کند 5000 آمپر است.دمای سطح باتری، داده های تغییر ولتاژ و داده های تغییر جریان با جمع آوری عنصر و بازخورد به برنامه کنترل اصلی PLC شناسایی می شوند.

استاندارد:

باتری یون لیتیوم QC/T 743-2006 برای وسایل نقلیه الکتریکی

QC/T 744-2006 باتری های نیکل هیدرید فلزی برای وسایل نقلیه الکتریکی

GB/T 31467.3-2015 بسته باتری لیتیوم یونی برای خودروهای الکتریکی - قسمت 3: الزامات ایمنی و روش های آزمایش

GB/T 31485-2015 الزامات ایمنی و روش های آزمایش برای باتری های برق برای وسایل نقلیه الکتریکی

GB/T 31241-2014 الزامات ایمنی برای باتری لیتیوم یون و بسته باتری برای محصولات الکترونیکی قابل حمل

GB/T 8897.4-2008 قسمت 4 الزامات ایمنی اولیه باتری باتری های لیتیومی

YD/T 2344.1-2011 باتری های فسفات آهن لیتیوم برای ارتباطات - قسمت اول: باتری های یکپارچه

GB/T 21966-2008 الزامات ایمنی برای باتری های لیتیومی اولیه و باتری های در حال حمل و نقل

باتری لیتیوم یونی MT/T 1051-2007 برای لامپ معدنچی

YD 1268-2003 الزامات ایمنی و روش های آزمایش برای باتری های لیتیومی و شارژرهای گوشی های ارتباطی سیار

GB/T 19521.11-2005 کد ایمنی برای بازرسی ویژگی های خطرناک بسته باتری لیتیومی

باتری لیتیوم یون پشتیبان YDB 032-2009 برای ارتباط

استاندارد باتری لیتیومی UL 1642:2012

UL 2054: بسته باتری خانگی و تجاری 2012

توصیه های UN38.3 (2012) در مورد حمل و نقل کالاهای خطرناک - راهنمای تست و استاندارد قسمت 3

الزامات ایمنی IEC62133-201 برای باتری و باتری ذخیره سازی با الکترولیت های قلیایی یا غیر اسیدی

IEC 62281: الزامات ایمنی 2004 برای باتری اولیه لیتیومی و بسته باتری در حال حمل و نقل

IEC 60086: باتری اولیه 2007 قسمت 4 الزامات ایمنی باتری لیتیومی

پارامترهای عملکرد:

خدمات پشتیبانی مشتری:

Ø نصب و راه اندازی

Ø آموزش (آموزش کارکنان مشتریان)

Ø کالیبراسیون

Ø نگهداری پیشگیرانه

Ø قطعات تعویضی

Ø کمک از طریق تلفن یا اینترنت

Ø تشخیص و تعمیر در محل/تشخیص و تعمیر آنلاین
