جزئیات محصول:
|
| ولتاژ: | 24 ولت، 48 ولت، 72 ولت | مشخصات: | UL، CE، ISO9001، CCC، RoHS |
|---|---|---|---|
| قطر گیربکس: | 42 میلی متر | گشتاور: | 2.4-120 کیلوگرم بر سانتی متر |
| سرعت (RPM): | 1.6-1620 دور در دقیقه | جریان پیوسته (a): | 0.01-1A |
| برجسته: | موتور دنده ای براشلس 110 ولت,موتور دنده ای براشلس نما 23,موتور دنده ای براشلس 240 ولتی |
||

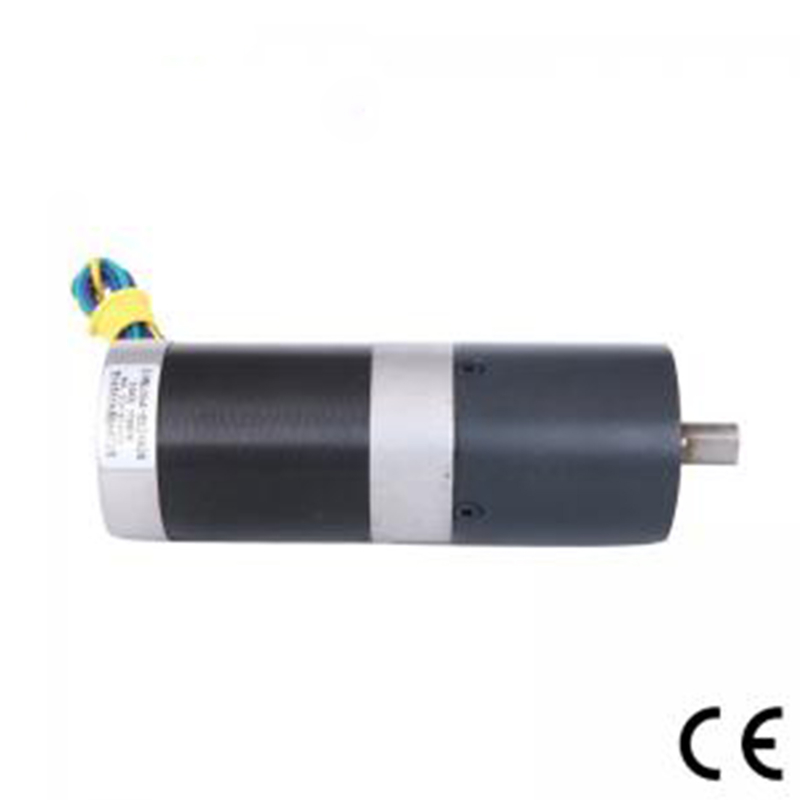

موتور دنده ای کم صدا نما 23 براشلس 24 ولت 48 ولت 110 ولت 240 ولت قابل تنظیم
تیم مهندسین ما چندین دهه تجربه در طراحی و ساخت چرخ دنده های Stepper، Brushless و Worm دارند.این امر طراحی موتور دنده بهینه را برای بسیاری از کاربردهای موتور دنده تضمین می کند.
موتور بدون جاروبک گیربکس موتوری با کارایی بالا در نظر گرفته می‌شود که می‌تواند مقدار زیادی گشتاور را در محدوده سرعتی وسیع (500 تا 15000 دور در دقیقه) ارائه دهد.بنا به درخواست مشتری، این موتورها را می توان برای مطابقت با ولتاژ، جریان و سرعت خاصی پیچید.گزینه‌های دیگر عبارتند از کابل‌کشی، اتصالات و پیکربندی‌های شفت متعدد. این یک موتور گیربکس جمع‌وجور ایجاد می‌کند که انتخابی عالی برای کاربردهایی است که گشتاور و فضا بالا مهم است.
مشخصات برق:
| مدل | ||
| قسمت موتور | 57BL05A-052AG26 | |
| مقاومت | OHMS | 0.35 |
| ولتاژ اسمی | VDC | 24 |
| سرعت بدون بار | دور در دقیقه | 4500±10٪ |
| جریان بدون بار | APMs | 1 |
| سرعت رتبه بندی شده | دور در دقیقه | 3000 ± 200 |
| گشتاور نامی | نیوتن متر | 0.33 |
| ثابت گشتاور | Nm/A | 0.062 |
| EMF پشت ثابت | V/kRPM | 6.5 |
| مشخصات موتور با دنده سیاره ای | ||
| گشتاور نامی | نیوتن متر | 6.1 |
| سرعت رتبه بندی شده | دور در دقیقه | 10±115% |
| نسبت | 26:1 | |
نمودار سیم کشی:
| عملکرد | رنگ | |
| + 5 ولت | قرمز |
UL1007 26AWG |
| سالن A | رنگ زرد | |
| سالن B | سبز | |
| سالن C | آبی | |
| GND | سیاه | |
| فاز A | رنگ زرد |
UL1015 20AWG |
| فاز B | سبز | |
| فاز C | آبی |
ابعاد مکانیکی
گیربکس سیاره ای 56 میلی متر
| مصالح ساختمانی | بلبرینگ در خروجی | بار شعاعی (10 میلی متر از فلنج) N | بار محوری شفت (N) | حداکثر نیروی مناسب فشار شفت (N) | بازی شعاعی شفت (mm) | بازی رانش محور (mm) | عکس العمل در حالت بی باری (°) |
| متالورژی پودر | بلبرینگ | ≤450 | ≤200 | ≤1000 | ≤0.03 | ≤0.1 | ≤1.5 |
| تعداد قطارهای گیربکس | 1 | 2 |
| نرخ کاهش |
1/6 |
1/15,1/18,1/26,1/47,1/66 |
| طول (میلی متر) |
41.3 |
59.6 |
| وزن (گرم) |
491.0 |
700.0 |
ابعاد مکانیکی
اغلب سوال می پرسند:
س: محصولات اصلی شما چیست؟
A: ما در حال حاضر موتورهای DC برس خورده، موتورهای دنده DC برس خورده، موتورهای دنده DC سیاره ای، موتورهای DC بدون جاروبک، موتورهای پله ای، موتورهای AC و گیربکس های سیاره ای با دقت بالا را تولید می کنیم.شما می توانید مشخصات موتورهای فوق را در وب سایت ما مشاهده کنید و می توانید به ما ایمیل بزنید تا موتورهای مورد نیاز را با توجه به مشخصات خود به ما معرفی کنیم.
س: چگونه موتور مناسب را انتخاب کنیم؟
پاسخ: اگر تصاویر یا نقشه هایی از موتور دارید که باید به ما نشان دهید، یا اگر مشخصات دقیقی مانند ولتاژ، سرعت، گشتاور، اندازه موتور، حالت کار موتور، عمر مورد نیاز و سطح نویز دارید، لطفاً به ما اطلاع دهید. که ما می توانیم یک موتور مناسب با توجه به نیاز شما توصیه کنیم.
س: آیا خدمات سفارشی برای موتورهای استاندارد خود دارید؟
A: بله، ما می توانیم با توجه به نیازهای شما برای ولتاژ، سرعت، گشتاور و اندازه / شکل شفت سفارشی کنیم.اگر نیاز به لحیم کردن سیم/کابل های اضافی به پایانه ها دارید یا نیاز به افزودن کانکتورها، خازن ها یا EMC دارید، ما نیز می توانیم تولید کنیم.
س: آیا خدمات طراحی موتور جداگانه ای دارید؟
پاسخ: بله، ما می خواهیم موتور را به طور جداگانه برای مشتری طراحی کنیم، اما ممکن است هزینه های توسعه قالب و هزینه های طراحی وجود داشته باشد.
س: زمان تحویل شما چقدر است؟
A: به طور کلی، 15-30 روز برای محصولات استاندارد معمولی ما و بیشتر برای محصولات سفارشی ما طول می کشد.اما ما در مورد زمان تحویل بسیار انعطاف پذیر هستیم که به سفارش خاص بستگی دارد.
