جزئیات محصول:
|
| مقاومت عایق: | حداقل 100MΩ، 500VDC | قدرت دی الکتریک: | 500VDC برای یک دقیقه |
|---|---|---|---|
| گشتاور خروجی نامی (Nm): | ≤16 | گشتاور: | 2.4-120 کیلوگرم بر سانتی متر |
| سرعت (RPM): | 1.6-1620 دور در دقیقه | جریان پیوسته (a): | 0.01-1A |
| برجسته: | موتور دنده DC بدون برس 24 ولت,موتور دنده DC بدون برس 0.11N,موتور دنده بدون برس OEM |
||

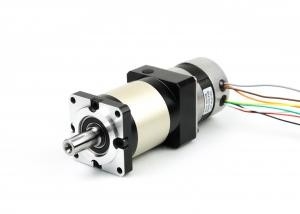

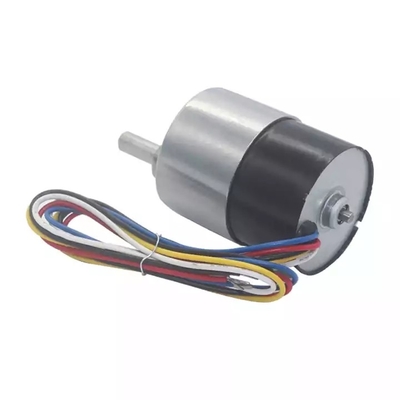

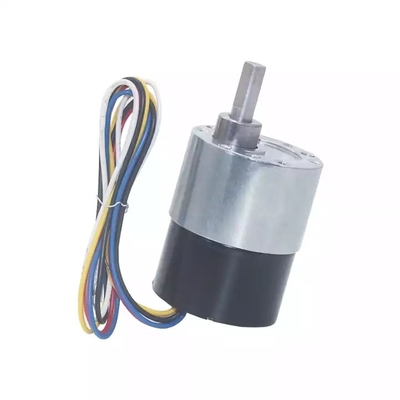

M 2500rpm 3 فاز براشلس موتور دنده DC گیربکس 24V 0.11N OEM
کنترل نشت روغن کاهنده اقدامات متقابل:
1. بهبود درپوش تنفسی و چک کردن صفحه پوشش سوراخ: فشار داخلی کاهنده بیشتر از فشار اتمسفر خارجی یکی از دلایل اصلی نشت روغن است.اگر بخواهیم فشار داخلی و خارجی را متعادل کنیم، می توان از نشت روغن جلوگیری کرد.اگرچه کاهنده دارای یک کلاه تنفسی است، دریچه هوا بسیار کوچک است، که به راحتی توسط زغال سنگ و روغن پودر شده مسدود می شود.ضمناً هر بار که بنزین می زنید باید صفحه پوشش سوراخ بازرسی را باز کنید که با باز شدن احتمال نشتی روغن افزایش می یابد تا محل نشتی اولیه نیز نشت کند.به همین دلیل یک کلاه تنفسی از نوع فنجان روغن ساخته شد و درپوش نازک اصلی سوراخ بازرسی به ضخامت 6 میلی متر تغییر یافت و درپوش تنفسی نوع فنجان روغن به صفحه پوشش جوش داده شد.قطر دریچه هوا 6 میلی متر بود که برای تهویه مناسب بود و فشار یکنواخت را متوجه می شد.علاوه بر این، هنگام سوخت گیری، روغن از فنجان روغن، بدون باز کردن درپوش سوراخ بازرسی، سوخت گیری می شد که احتمال نشت روغن را کاهش می داد.
2. جریان آزاد: برای اینکه روغن روانکاری اضافی که توسط چرخ دنده بر روی یاتاقان پرتاب می شود در مهر و موم شفت جمع نشود، روغن روان کننده اضافی باید در جهت خاصی به سمت حوضچه روغن برگردد، یعنی برای رسیدن به جریان آزاد.روش خاص این است که یک شیار برگشت روغن کج شده به دستگاه در مرکز صندلی یاتاقان باز شود و همچنین یک شکاف در دهانه مستقیم پوشش انتهایی باز شود.شکاف مخالف شیار برگشت روغن است، به طوری که روغن روان کننده اضافی از طریق شکاف و شیار برگشت روغن به حوضچه روغن باز می گردد.
برای مونتاژ گیربکس سیاره ای JK می توانید نوع موتور زیر را انتخاب کنید:
| سری موتور | اندازه موتور | قدرت موتور | سرعت نامی موتور |
| موتور dc بدون جاروبک | نما17 | 26 وات | 4000 دور در دقیقه |
| 52.5 وات | |||
| 77.5 وات | |||
| 105 وات | |||
| نما23 | 23 وات | 4000 دور در دقیقه | |
| 46 وات | |||
| 92 وات | |||
| 138 وات | |||
| 184 وات | |||
| نما24 | 94 وات | 3000 دور در دقیقه | |
| 188 وات | |||
| 283 وات | |||
| 377 وات | |||
| در بالا فقط برای محصولات نماینده، محصولات با درخواست ویژه می توانند طبق درخواست مشتری ساخته شوند. | |||
وضعیت عمومی سیاره ای-گیربکس:
| سری | صحنه | نسبت | بک لش | کارایی | سر و صدا | بار نامی | حداکثر بار |
| PG42 | 1 | 1:3 1:4 1:5 1:10 | ≤15 دقیقه قوس | 96% | ≤40db | 12 نیوتن متر | 18 نیوتن متر |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 دقیقه قوس | 92% | ≤40db | 20 نیوتن متر | 30 نیوتن متر | |
| PG57 | 1 | 1:3 1:4 1:5 1:10 | ≤15 دقیقه قوس | 96% | ≤45 دسی بل | 20 نیوتن متر | 30 نیوتن متر |
| 2 | 1:15 1:20 1:30 1:40 1:50 | ≤25 دقیقه قوس | 92% | ≤45 دسی بل | 40 نیوتن متر | 60 نیوتن متر |
مشخصات عمومی موتور bldc:
| مورد | مشخصات |
| نوع سیم پیچ | ستاره |
| زاویه جلوه هال | زاویه الکتریکی 120 درجه |
| شفت تمام شد | 0.025 میلی متر |
| بازی شعاعی | 0.02 میلی متر × 450 گرم |
| پایان بازی | 0.08 میلی متر × 450 گرم |
| حداکثر نیروی شعاعی | 75N ＠20mm فلنج را تشکیل می دهد |
| حداکثر نیروی محوری | 15N |
| کلاس عایق | کلاس B |
| قدرت دی الکتریک | 500VDC برای یک دقیقه |
| مقاومت عایق | حداقل 100MΩ، 500VDC |
مشخصات موتور JK57BLS:
| مدل | ||||||
| مشخصات | واحد | 57BLS005 | 57BLS01 | 57BLS02 | 57BLS03 | 57BLS04 |
| تعداد فاز | فاز | 3 | ||||
| تعداد لهستانی ها | لهستانی ها | 4 | ||||
| ولتاژ محاسبه شده | VDC | 36 | ||||
| سرعت رتبه بندی شده | دور در دقیقه | 4000 | ||||
| گشتاور نامی | نیوتن متر | 0.055 | 0.11 | 0.22 | 0.33 | 0.44 |
| جریان رتبه بندی شده | آمپر | 1.2 | 2 | 3.6 | 5.3 | 6.8 |
| قدرت امتیازی | دبلیو | 23 | 46 | 92 | 138 | 184 |
| اوج گشتاور | نیوتن متر | 0.16 | 0.33 | 0.66 | 1 | 1.32 |
| اوج جریان | آمپر | 3.5 | 6.8 | 11.5 | 15.5 | 20.5 |
| EMF پشت | V/Krpm | 7.8 | 7.7 | 7.4 | 7.3 | 7.1 |
| ثابت گشتاور | Nm/A | 0.074 | 0.073 | 0.07 | 0.07 | 0.068 |
| اینرسی روتور | gc㎡ | 30 | 75 | 119 | 173 | 230 |
| طول بدن | میلی متر | 37 | 47 | 67 | 87 | 107 |
| وزن | کیلوگرم | 0.33 | 0.44 | 0.75 | 1 | 1.25 |
| سنسور | هانیول | |||||
| کلاس عایق | ب | |||||
| درجه محافظت | IP30 | |||||
| دمای ذخیره سازی | -25+70 ℃ | |||||
| دمای عملیاتی | -15+50℃ | |||||
| رطوبت کاری | ≤85٪ RH | |||||
| محیط کار | در فضای باز (بدون نور مستقیم خورشید)، بدون گاز خورنده، بدون گاز قابل اشتعال، بدون غبار روغن، بدون گرد و غبار | |||||
| ارتفاع | 1000 متر یا کمتر |
|||||
اغلب سوال می پرسند:
س: محصولات اصلی شما چیست؟
A: ما در حال حاضر موتورهای DC برس خورده، موتورهای دنده DC برس خورده، موتورهای دنده DC سیاره ای، موتورهای DC بدون جاروبک، موتورهای پله ای، موتورهای AC و گیربکس های سیاره ای با دقت بالا را تولید می کنیم.شما می توانید مشخصات موتورهای فوق را در وب سایت ما مشاهده کنید و می توانید به ما ایمیل بزنید تا موتورهای مورد نیاز را با توجه به مشخصات خود به ما معرفی کنیم.
س: چگونه موتور مناسب را انتخاب کنیم؟
پاسخ: اگر تصاویر یا نقشه هایی از موتور دارید که باید به ما نشان دهید، یا اگر مشخصات دقیقی مانند ولتاژ، سرعت، گشتاور، اندازه موتور، حالت کار موتور، عمر مورد نیاز و سطح نویز دارید، لطفاً به ما اطلاع دهید. که ما می توانیم یک موتور مناسب با توجه به نیاز شما توصیه کنیم.
س: آیا خدمات سفارشی برای موتورهای استاندارد خود دارید؟
A: بله، ما می توانیم با توجه به نیازهای شما برای ولتاژ، سرعت، گشتاور و اندازه / شکل شفت سفارشی کنیم.اگر نیاز به لحیم کردن سیم/کابل های اضافی به پایانه ها دارید یا نیاز به افزودن کانکتورها، خازن ها یا EMC دارید، ما نیز می توانیم تولید کنیم.
س: آیا خدمات طراحی موتور جداگانه ای دارید؟
پاسخ: بله، ما می خواهیم موتور را به طور جداگانه برای مشتری طراحی کنیم، اما ممکن است هزینه های توسعه قالب و هزینه های طراحی وجود داشته باشد.
س: زمان تحویل شما چقدر است؟
A: به طور کلی، 15-30 روز برای محصولات استاندارد معمولی ما و بیشتر برای محصولات سفارشی ما طول می کشد.اما ما در مورد زمان تحویل بسیار انعطاف پذیر هستیم که به سفارش خاص بستگی دارد.
