| ضمانتنامه: | 1 سال | محل مبدا: | دونگگان، چین |
|---|---|---|---|
| محدوده سفر محور X,Y: | 100x100 متر (4 اینچ 4 اینچ) | محدوده سفر محور Z: | 100 میلی متر (4 اینچ) |
| دقت اندازه گیری (U1XY): | ±(5+0.08L)μm L = طول اندازه گیری (mm) | دوربین CCD: | دوربین CCD رنگی مگاپیکسلی |
| اندازه شیشه استیج: | 6.7×6.7 اینچ 170×170 میلی متر | حداکثر بارگذاری: | 5 کیلوگرم 11 پوند |
| برجسته: | سیستم اندازه گیری بینایی,سیستم بینایی نوری |
||

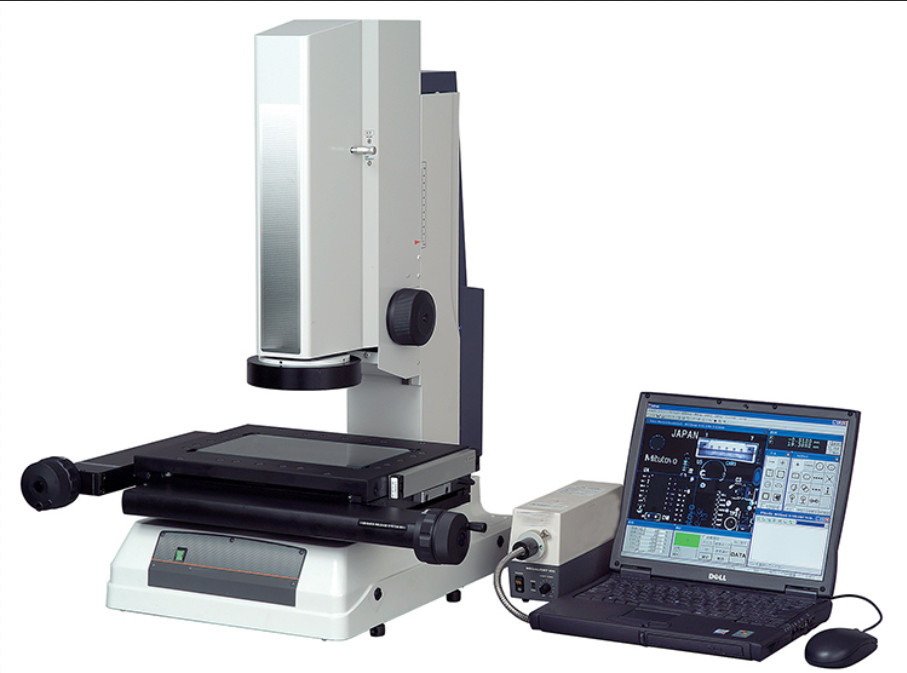

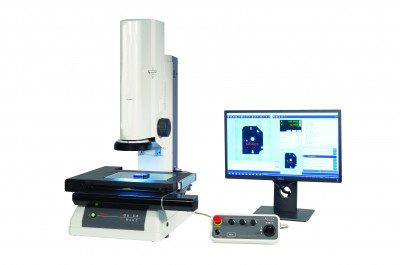

ابزار اندازه گیری دید دو بعدی تصویربرداری سریع مدل GSA-T361
نمایش محصولات:
سیستم اندازه‌گیری بصری سری GSA دارای میدان دید وسیع (32×24 میلی‌متر)، عمق کانونی (تا 11 ± میلی‌متر)، مرحله تمام الکتریکی XY و جدیدترین نرم‌افزار QIPAK است که اندازه‌گیری خودکار را در کل محدوده سفر مرحله به کاربر ارائه می‌دهد. .سیستم اپتیکال دور مرکزی، همراه با عملکرد دوخت تصویر QIPAK V6.1، می‌تواند به اندازه‌گیری سطح وسیع کاملاً خودکار دست یابد.سری GSA بزرگنمایی نوری 0.2X، دقت اندازه گیری (3.5+0.2L) میکرومتر و گزینه های محدوده اندازه گیری 200mm x 100mm، 200mm x 170mm و 300mm x 170mm ارائه می دهد.
نتایج اندازه گیری مستقیماً در زمان واقعی بر روی تصویر ویدیویی نمایش داده می شود و قضاوت تحمل در یک نگاه واضح است.با دقت اندازه گیری بالاتر، Quick Image کیفیت و عملکرد درجه یک را تضمین می کند.دوربین رنگی با روشنایی بالا و مگاپیکسل با نور LED داخلی می تواند از تصاویر با وضوح بالا برای مشاهده و اندازه گیری استفاده کند.
| مدل | GSA-T361 | GSA-T362 | GSA-T363 |
| محدوده سفر محور X,Y | 100x100 متر (4 اینچ 4 اینچ) | 100x100 متر (4 اینچ 4 اینچ) | 200x100mm (8 اینچ 4 اینچ) |
| محدوده سفر محور Z | 100 میلی متر (4 اینچ) | 100 میلی متر (4 اینچ) | 100 میلی متر (4 اینچ) |
| حالت اندازه گیری | حالت با وضوح بالا و حالت عادی | حالت با وضوح بالا و حالت عادی | حالت با وضوح بالا و حالت عادی |
| دقت (روی مانیتور) | ± 5μm (حالت وضوح بالا)، ± 8μm (حالت عادی) مدل های QI-B ± 2.7μm (حالت وضوح بالا) ±4μm (حالت عادی) | ± 5μm (حالت وضوح بالا)، ± 8μm (حالت عادی) مدل های QI-B ± 2.7μm (حالت وضوح بالا) ±4μm (حالت عادی) | ± 5μm (حالت وضوح بالا)، ± 8μm (حالت عادی) مدل های QI-B ± 2.7μm (حالت وضوح بالا) ±4μm (حالت عادی) |
| تکرارپذیری | 1μm (حالت وضوح بالا)، ±2μm (حالت عادی) مدل‌های QI-B: 0.7μm (حالت وضوح بالا) 1μm (حالت عادی) | 1μm (حالت وضوح بالا)، ±2μm (حالت عادی) مدل‌های QI-B: 0.7μm (حالت وضوح بالا) 1μm (حالت عادی) | 1μm (حالت وضوح بالا)، ±2μm (حالت عادی) مدل‌های QI-B: 0.7μm (حالت وضوح بالا) 1μm (حالت عادی) |
| دقت اندازه گیری (U1XY) | ±(5+0.08L)μm L = طول اندازه گیری (mm) | ±(5+0.08L)μm L = طول اندازه گیری (mm) | ±(5+0.08L)μm L = طول اندازه گیری (mm) |
| دوربین CCD | دوربین CCD رنگی مگاپیکسلی | دوربین CCD رنگی مگاپیکسلی | دوربین CCD رنگی مگاپیکسلی |
| سیستم نوری | بزرگنمایی- 0.2X، سیستم دور مرکزی دوگانه فاصله کاری 90 میلی متر عمق فوکوس - ± 0.6 میلی متر (حالت وضوح بالا)، ± 11 میلی متر (حالت عادی) |
بزرگنمایی- 0.2X، سیستم دور مرکزی دوگانه فاصله کاری 90 میلی متر عمق فوکوس - ± 0.6 میلی متر (حالت وضوح بالا)، ± 11 میلی متر (حالت عادی) |
بزرگنمایی- 0.2X، سیستم دور مرکزی دوگانه فاصله کاری 90 میلی متر عمق فوکوس - ± 0.6 میلی متر (حالت وضوح بالا)، ± 11 میلی متر (حالت عادی) |
| روشنایی | ال ای دی Contour Surface 4-quadrant | ال ای دی Contour Surface 4-quadrant | ال ای دی Contour Surface 4-quadrant |
| اندازه شیشه استیج | 6.7×6.7 اینچ 170×170 میلی متر | 6.7×6.7 اینچ 170×170 میلی متر | 9.5×5.5 اینچ 242×140 میلی متر |
| حداکثر بارگذاری | 5 کیلوگرم 11 پوند | 5 کیلوگرم 11 پوند | 10 کیلوگرم 22 پوند |
| جرم | 132 پوند 60 کیلوگرم | 132 پوند 60 کیلوگرم | 140 پوند 64 کیلوگرم |
