جزئیات محصول:
|
| ضمانتنامه: | 1 سال | Z-Axis Travel: | 75 میلی متر |
|---|---|---|---|
| دقت (فید وسیع با صحافی): | 3+ L/150um | دقت (دقت بالا با صحافی): | 2+L/150um |
| تکرارپذیری (با دقت بالا): | 1.5 میلی متر | Max. حداکثر load capacity ظرفیت بار: | 5 کیلوگرم |
| دقت (فید وسیع بدون صحافی): | 3 میلی متر | X/Y-Axis Travel: | 200x200 میلی متر |
| برجسته: | سیستم اندازه گیری بینایی,سیستم بینایی نوری |
||

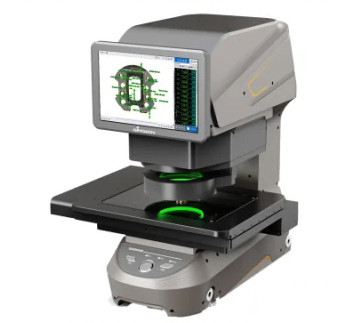

سیستم چشم انداز دو بعدی اندازه گیری با دقت بالا
ویژگی محصول:
سیستم اندازه گیری فوری رومیزی
ساختار جدول، اندازه جمع و جور، آسان برای رسیدگی.
اندازه گیری یک دکمه، همچنین می تواند با سیگنال IO برای دستیابی به اندازه گیری خودکار مطابقت داده شود.
گزارش را می توان به طور خودکار در سیستم مدیریت داده آپلود کرد.
اندازه گیری با دقت بالا در زیر نور سطح
مجهز به لنز تله مرکزی با بزرگنمایی دوگانه و دو دوربین 20 مگاپیکسلی، نور سطحی چند زاویه ای خودکار و نور سطح کواکسیال اختیاری.
با الگوریتم محاسبه لبه هوش مصنوعی مستقل، به راحتی می‌تواند جستجوی دقیق لبه را روی سطح انجام دهد و مناطق نامعتبر را برای به هم ریختگی مرزها فیلتر کند.
تکرارپذیری اندازه گیری نور سطحی نیز می تواند به سطحی مشابه با نور پایین برسد.
اندازه گیری سریع و عملکرد آسان
می تواند 100 بعد را در یک ثانیه اندازه گیری کند و زمان اندازه گیری را تا حد زیادی کاهش دهد.
رابط عملیاتی نرم افزار ساده و قابل درک است و برنامه اندازه گیری و تنظیمات پارامتر را می توان به راحتی نوشت.
با فوکوس خودکار، موقعیت یابی خودکار و عملکرد اندازه گیری خودکار، هر عملیاتی می تواند نتایج اندازه گیری پایدار را به دست آورد.
مشخصات فنی:
| مدل | GSA-52F | GSA-53F | GSA-54F | ||
| محدوده اندازه گیری | ایکس | φ100 | 200 میلی متر | 300 میلی متر | |
| Y | 200 میلی متر | 200 میلی متر | |||
| ز | 75 میلی متر | 75 میلی متر | 75 میلی متر | ||
| FOV | حالت با دقت بالا | 26mm x 18mm | |||
| حالت میدان گسترده | φ100 میلی متر | ||||
| تکرارپذیری | حالت با دقت بالا | ± 1.5 میکرومتر | |||
| حالت میدان گسترده | ± 3μm | ||||
| حداقل واحد | 0.1 میکرومتر | ||||
| دقت | دقت بالا | بدون صحافی | ± 1.5 میکرومتر | ||
| با صحافی | ±2+L/150μm | ±2+L/150μm | |||
| میدان وسیع | بدون صحافی | ± 3μm | |||
| با صحافی | ± 3+L/150μm | ± 3+L/150μm | |||
| وزن | 33 کیلوگرم | 45 کیلوگرم | 50 کیلوگرم | ||
| سیستم نوری | دوربین | دوربین 1 اینچی 20 مگاپیکسلی BW * 2 | |||
| لنز | لنز دور مرکزی با بزرگنمایی دوگانه | ||||
| نور سطحی | چراغ بالابر دو حلقه | ||||
| نور پایین | نور موازی پایین سبز | ||||
| ظرفیت | 5 کیلوگرم | ||||
| نرم افزار اندازه گیری | نرم افزار GD&T | ||||
| منبع تغذیه | 220 ولت ± 10٪، 50 هرتز | ||||
| محیط کار | دما: 20±3ºC، رطوبت: 30-80٪، لرزش: <0.002g، 15HZ | ||||
| ابعاد (L*W*H) mm | 600*300*650 میلی متر | 600*410*650 میلی متر | 600*510*650 میلی متر |
||
