جزئیات محصول:
|
محل منبع: | گوانگدونگ، چین | شماره مدل: | GSA-T56 |
---|---|---|---|
لنز: | 0.7 ~ 4.5X | میدان دید: | 8.1 میلی متر ~ 1.3 میلی متر |
وضوح مقیاس خطی: | 0.5μm (0.1μm اختیاری) | ضمانتنامه: | 24 مادر |
بزرگنمایی: | 18 تا 195 X | فاصله کاری: | 80 میلی متر |
برجسته: | سیستم اندازه گیری ویدئویی,سیستم اندازه گیری بصری |

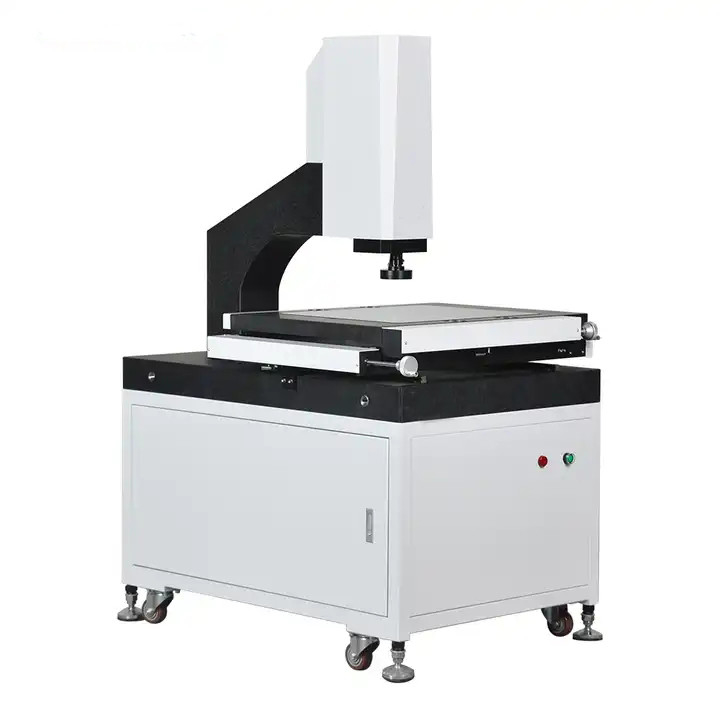

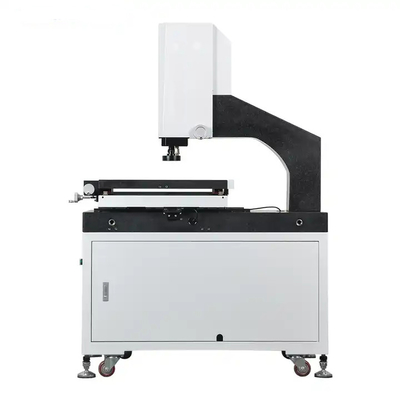

سیستم اندازه گیری بصری با دقت بالا برای اندازه گیری دقت ابعادی محصول
نمایش محصولات:
دستگاه اندازه گیری بصری ابزاری است که برای اندازه گیری دقیق ابعاد فیزیکی با دقت حداکثر میکرومتر استفاده می شود.این یک ابزار اندازه گیری نوری است که از دوربین برای گرفتن تصاویر از قطعات کار، تجزیه و تحلیل پیکسل های تصویر و محاسبه ابعاد دو بعدی با استفاده از نرم افزار اندازه گیری استفاده می کند.
دستگاه اندازهگیری بصری سری GSK یک مدل محبوب است که توسط شرکت ما برای کاربردهای اندازهگیری دو بعدی دقیق و کاربران نهایی در صنایع مختلف مانند قالب، الکترونیک، نیمهرسانا، قالبگیری تزریقی، محصولات 3C، پزشکی، هوانوردی و غیره طراحی و ساخته شده است. این ابزار مهمی است که در فرآیند کنترل کیفیت محصول شما مورد استفاده قرار می گیرد و دقت ابعادی محصول شما را تضمین می کند و آن را رقابتی تر می کند.
مدل GSA-T56 متداول ترین مدل برای تولید قطعات دقیق در اکثر کارخانه ها می باشد.مناسب برای اندازه گیری مقادیر کم نمونهکنترل دستی 3 محوره با نرم افزار کاربر پسند به اپراتورها اجازه می دهد دستگاه را در مدت زمان کوتاهی مدیریت و استفاده کنند.
مشخصه:
با استفاده از گرانیت با دقت بالا و پایدار به عنوان پایه و ستون، سنسور خطی 0.0005 میلی متری 3 محوره با وضوح بالا
----از عملکرد و دقت بالای هر دستگاه اطمینان حاصل کنید.
اتخاذ ریل راهنمای خطی HIWIN و ریل راهنمای خطی با دقت بالا، همراه با میز کار آلومینیومی و درمان سطح سخت آنودایز شده.
----از عملکرد دینامیکی بالا و استفاده طولانی مدت از دستگاه اطمینان حاصل کنید.
با استفاده از جعبه کنترل هسته یکپارچه جدید توسعه یافته شرکت برای مقیاس خطی، کنترل نور و انتقال سیگنال پروب لمسی.
----از سیم کشی و نگهداری آسان اطمینان حاصل کنید.پایداری دستگاه را تا حد زیادی افزایش می دهد.
چراغ LED کانتور قابل برنامه ریزی با مسیر نور موازی برای جلوگیری از تغییر شکل تصویر.
----از دقت اندازه گیری اطمینان حاصل کنید.
نرم افزار 8 قسمتی چراغ های دایره ای LED را کنترل می کند و زوایای نور و روشنایی متعددی را ارائه می دهد.
----مناسب برای قطعات با اشکال و مواد مختلف.
پارامترهای روشنایی را می توان در برنامه اندازه گیری قطعه ثبت کرد و کاربران نیازی به تنظیم آنها در طول فرآیند اندازه گیری ندارند.
---- دوستانه و راحت برای استفاده.
مدل | GSA-T56 | GSA-T57 | GSA-T58 | GSA-T59 | |
ابعاد (mm) (L× W×H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
محدوده اندازه گیری (mm) (X×Y×Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
دقت اندازه گیری (μm) | 2.5 + L / 100 | 3.0 + L / 100 | |||
تکرارپذیری (μm) | 2.5 | 3 | |||
وزن (کیلوگرم) | 140 | 190 | 240 | 290 | |
تصویر و اندازه گیری | دوربین | دوربین CCD درجه صنعتی با وضوح بالا | |||
لنز | لنز زوم دستی 0.7 تا 4.5 برابر با قابلیت تکرار بالا | ||||
بزرگنمایی | 18 تا 195 X | ||||
میدان دید | 8.1 میلی متر ~ 1.3 میلی متر | ||||
فاصله کاری | 80 میلی متر | ||||
وضوح مقیاس خطی | 0.5μm (0.1μm اختیاری) | ||||
سیستم رانندگی | کنترل دستی X / Y / Z | ||||
روشنایی | LED قابل برنامه ریزی 8 بخش / نور سطح حلقه تک بخش، نور کانتور LED موازی |
