جزئیات محصول:
|

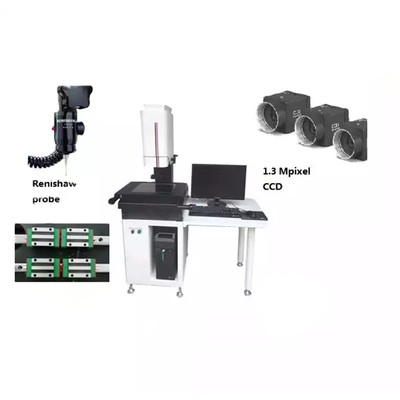

| بزرگنمایی نوری: | 0.7-4.5X | پروب اختیاری: | Renishaw MCP PROBE |
|---|---|---|---|
| وضوح مقیاس خطی: | 0.5 میکرومتر | سفر محور Z (میلی متر): | 150 (قابل تنظیم تا 300 میلی متر) |
| نرم افزار: | نرم افزار اندازه گیری خود توسعه یافته | ضمانتنامه: | 1 سال |
| برجسته: | سیستم اندازه گیری بینایی 60 هرتز,سیستم اندازه گیری بینایی 0.7X,ابزار اندازه گیری نوری 4.5X |
||

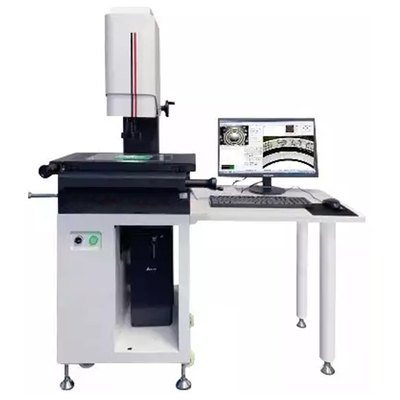

ابزار اندازه گیری نوری سیستم اندازه گیری دید سه بعدی دو بعدی
اصل:
ابزار اندازه گیری تصویر دستی استفاده از لنز شیئی زوم برای بزرگنمایی جسم اندازه گیری شده است، از طریق دستگاه دوربین صنعتی CCD برای ورود تصویر به کامپیوتر، تصویر تقویت شده جسم اندازه گیری شده به نرم افزار اندازه گیری منتقل می شود، برای عدم تماس، تشخیص کارآمد اندازه گیری های مختلف هندسه قطعه کار.
ویژگی های محصول:
در مقایسه با ابزار اندازه‌گیری خودکار تصویر، سه محور ابزار اندازه‌گیری خودکار تصویر توسط موتورهایی هدایت می‌شوند که می‌توانند اندازه‌گیری خودکار را انجام دهند.ابزار اندازه گیری تصویر دستی سه محور توسط اپراتور اندازه گیری کنترل دستی.نقطه ضعف این است که سرعت اندازه گیری کند است، دقت اندازه گیری مکرر ضعیف است.مزایا کم هزینه، عملکرد بدون برنامه نویسی، راحت تر برای آزمایش یک محصول واحد است.با توسعه فناوری کنترل خودکار، ابزار اندازه گیری تصویر دستی با ابزار اندازه گیری خودکار تصویر جایگزین شده است.
استفاده کنید:
برای اندازه گیری بدون تماس قطعات مهر زنی، قطعات پلاستیکی، فیلم نازک، آسان برای تغییر شکل، آسیب آسان و اندازه کوچک قطعه کار، مانند لاستیک، پلاستیک، سخت افزار، ساعت، صنایع سبک و سایر صنایع مناسب است.
مشخصات فنی:
| مدل | راهنمای GSKA-1510 | راهنمای GSKA-2010 | راهنمای GSKA-3020 | راهنمای GSKA- 4030 |
| اندازه اصلی | 700*560*850 میلی متر | 700*560*850 میلی متر | 850*600*900 میلی متر | 970*670*940 میلی متر |
| اندازه پلت فرم فلزی | 345 * 250 میلی متر | 345 * 250 میلی متر | 450*350 میلی متر | 650*350 میلی متر |
| اندازه پلت فرم شیشه ای | 220*150 میلی متر | 220*150 میلی متر | 340 * 240 میلی متر | 480*370 میلی متر |
| سکته ضربه ای واقعی | 150*100*120 میلی متر | 200*100*130 میلی متر | 300*200*150 میلی متر | 400*300*150 میلی متر |
| وزن | 130 کیلوگرم | 140 کیلوگرم | 200 کیلوگرم | 250 کیلوگرم |
| پایین ماشین | گرانیت سطح 00 | |||
| دقت خطی | (3+L/75)μm | |||
| نورپردازی سطح | حلقه LED از منبع نور سرد فوق العاده روشن (قابل تنظیم روشنایی) | |||
| رئوس مطالب درخشان | نور گردی فوق العاده روشن LED (قابل تنظیم روشنایی) | |||
| محاسبه، محاسبه تابع | نرم افزار سیستم اندازه گیری دقیق REICA 2.5D | |||
| نیروی تجزیه و تحلیل | 0.001 میلی متر | |||
| دقت تکرار | 0.002 میلی متر | |||
| CCD | CCD رنگی SONYchip1/3 | |||
| چشمی | 0.5X (می توانید 1X،2x را انتخاب کنید) | |||
| شیشه شی | ضریب تقویت 0.7X~4.5X 20X~120X | |||
| منبع تغذیه | AC90~264V 50/60Hz | |||
| بار | 30 کیلوگرم | |||
جدول پیشنهادی: ظرفیت بارگیری ≥350 کیلوگرم؛ابعاد (L*W*H): 1000×600×500 (mm)
خدمات ما:
متعهد به ارائه محصولات با کیفیت برتر و خدمات رضایت بخش به مشتریان خود هستیم.ما خدمات پس از فروش را با اهمیتی که شایسته آن است می نگریم.
اگر با مشکلی مواجه هستید، اجازه دهید دانش محصول و تجربه جمعی ما ناراحتی شما را به حداقل برساند.
ما به شما پشتیبانی راه اندازی، خدمات اندازه گیری، نگهداری، تعمیرات، ارتقاء و مقاوم سازی را ارائه می دهیم.می توانید به ما تکیه کنید.
ما خود را وقف ارائه خدمات و پشتیبانی فنی مستمر می‌کنیم که شامل موارد زیر می‌شود، اما به آنها محدود نمی‌شود:
1. کنترل و بهبود فرآیند.
2. آموزش و ارتقاء ماشین آلات.
3. ماشین آلات، اندازه گیری، فروش و خدمات.
4. تعمیر و نگهداری تخصصی و نوسازی.
5. خدمات مشاوره و مشاوره.
6. پشتیبانی فنی آنلاین.
7. آموزش در محل و خدمات پس از فروش توسط توزیع کنندگان ما در سراسر جهان.
خدمات پشتیبانی ما عمدتاً بر روی پروژکتور پروفایل، سیستم اندازه گیری ویدیویی (VMS)، سیستم اندازه گیری مختصات (CMS)، پیش تنظیم کننده ابزار، تداخل سنج نور سفید، ابزار اندازه گیری ارتفاع، مقیاس خطی، بازخوانی دیجیتال، آی سی، نرم افزار اندازه گیری است.
