جزئیات محصول:
|
| هدف، واقعگرایانه: | 10x (مشاهده)، 40x (اندازه گیری) | خروجی داده: | چاپگر داخلی، رابط RS232 |
|---|---|---|---|
| بزرگنمایی کل: | 100x، 400x | زمان اقامت: | 0 تا 60 |
| Max. حداکثر Height of Specimen ارتفاع نمونه: | 100 میلی متر | ضمانتنامه: | 1 سال |
| برجسته: | طول سنج دیجیتال میکرو ویکرز,دور سنج دیجیتال برجک دستی,سختی سنج OEM ویکرز |
||
OEM Micro Vickers Durometer Durometer/Digital Durometer Durometer Turret manual
ویژگی های محصول:

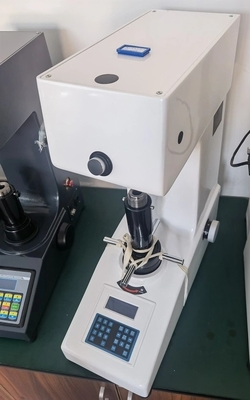

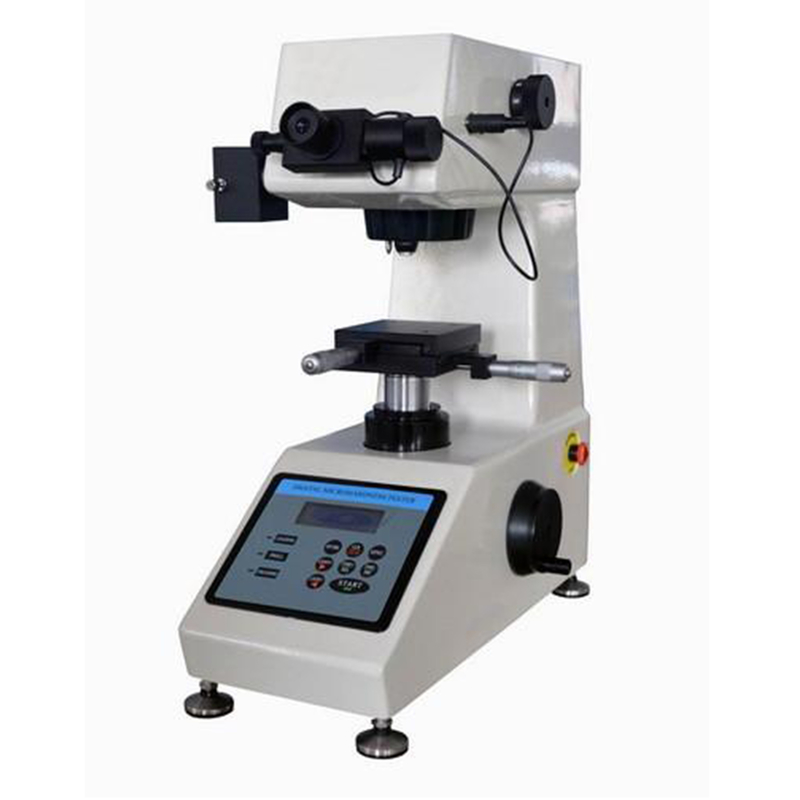

سختی سنج دیجیتال Micro Vickers GSKA-452H از طراحی دقیق منحصر به فرد ویژگی های اپتیک، مکانیک و الکتریکی استفاده می کند، تصویر تورفتگی را واضح تر می کند و اندازه گیری های دقیق تری را دریافت می کند.
با چشمی اندازه گیری دیجیتال، بدون نیاز به بررسی جدول یا وارد کردن مورب فرورفتگی، می تواند به طور مستقیم حالت آزمایش، نیروی آزمایش، طول فرورفتگی، زمان ماندن، اعداد آزمایش و مقیاس تبدیل را نشان دهد.
تا زمانی که دکمه چشمی را پس از اندازه گیری طول فرورفتگی فشار دهید، می تواند به طور خودکار مقدار سختی را دریافت کند و روی صفحه نمایش داده شود.
نتایج آزمایش را می توان با چاپگر داخلی و با رابط RS232 برای اتصال به رایانه چاپ کرد.
برای نصب تورفتگی Knoop اختیاری برای اندازه گیری سختی Knoop موجود است.
پشتیبانی از تجهیز دستگاه اندازه گیری ویدئوی LCD اختیاری و سیستم اندازه گیری خودکار تصویر CCD.
محدوده کاربرد:
مناسب برای فلزات آهنی، فلزات غیر آهنی، بخش های نازک IC، پوشش ها، فلزات لایه ای.شیشه، سرامیک، عقیق، سنگ های قیمتی، قطعات پلاستیکی نازک و غیره؛تست سختی مانند آزمایش بر روی عمق و ذوزنقه لایه های کربنی شده و خاموش کردن لایه های سخت شده.
مشخصات فنی:
| مدل | GSKA-452H | |
| نیروی آزمایشی | gf | 10gf، 25gf، 50gf، 100gf، 200gf، 300gf، 500gf، 1000gf |
| ن | 0.098N، 0.246N، 0.49N، 0.98N، 1.96N، 2.94N، 4.90N، 9.80N | |
| محدوده تست | 1HV~2967HV | |
| حالت آزمون | HV/HK | |
| روش بارگذاری | خودکار (بارگیری / ساکن / تخلیه) | |
| برجک | برجک دستی | |
| مقیاس تبدیل | HK، HRA، HRB، HRC، HRD، HRG، HRK، HR15N، HR30N، HR45N، HR15T، HR30T، HR45T، HBW | |
| خروجی داده | چاپگر داخلی، رابط RS232 | |
| هدف، واقعگرایانه | 10x (مشاهده)، 40x (اندازه گیری) | |
| چشمی | 10 برابر | |
| بزرگنمایی کل | 100x، 400x | |
| وضوح | 0.0625μm | |
| زمان اقامت | 0 تا 60 | |
| منبع نور | لامپ هالوژنی | |
| جدول تست XY | اندازه: 100×100 میلی متر;سفر: 25×25 میلی متر؛وضوح: 0.01 میلی متر | |
| حداکثرارتفاع نمونه | 100 میلی متر | |
| گلو | 98 میلی متر | |
| منبع تغذیه | AC220V/50Hz/1Ph، AC110V/60Hz/1Ph | |
| استاندارد را اجرا کنید | ISO 6507، ASTM E384، JIS Z2244، GB/T 4340.2 | |
| بعد، ابعاد، اندازه | 480×325×545mm، ابعاد بسته بندی: 600×360×800mm | |
| وزن | وزن خالص: 31 کیلوگرم، وزن ناخالص: 44 کیلوگرم |
|
روش تست سختی ویکرز شامل فرورفتگی مواد مورد آزمایش با یک فرورفتگی الماس، به شکل یک هرم راست با قاعده مربع و زاویه 136 درجه بین وجوه مخالف است که در معرض باری بین 1 تا 100 کیلوگرم است.بار کامل معمولاً بین 10 تا 15 ثانیه اعمال می شود.
دو مورب فرورفتگی باقی مانده در سطح ماده پس از برداشتن بار با استفاده از میکروسکوپ اندازه گیری شده و میانگین آنها محاسبه می شود.مساحت سطح شیب دار تورفتگی محاسبه می شود.سختی ویکرز ضریبی است که از تقسیم بار kgf بر مساحت میلی متر مربع فرورفتگی بدست می آید.
هنگامی که قطر میانگین فرورفتگی مشخص شد، سختی ویکرز ممکن است از فرمول محاسبه شود، اما برای استفاده از جداول تبدیل راحت تر است.
سختی ویکرز باید مانند 800 HV/10 گزارش شود، به این معنی که سختی ویکرز 800 با استفاده از نیروی 10 کیلوگرمی به دست آمده است.چندین تنظیمات بارگذاری مختلف، اعداد سختی عملاً یکسان را روی مواد یکنواخت ارائه می‌دهند، که بسیار بهتر از تغییر خودسرانه مقیاس با سایر روش‌های تست سختی است.
مزایای تست سختی ویکرز این است که می توان خوانش های بسیار دقیق را انجام داد و فقط یک نوع فرورفتگی برای انواع فلزات و عملیات سطح استفاده می شود.اگرچه دستگاه ویکرز برای آزمایش نرم‌ترین و سخت‌ترین مواد کاملاً سازگار و بسیار دقیق است، اما تحت بارهای مختلف، دستگاه ویکرز یک واحد روی زمین است که گران‌تر از ماشین‌های برینل یا راکول است.
