جزئیات محصول:
|
| لنز زوم: | لنز زوم 0.7 تا 4.5X (نور کواکسیال اختیاری) | نسبت بزرگنمایی تصویر: | 30 تا 230X |
|---|---|---|---|
| فاصله کاری: | 82 میلی متر | وضوح: | 0.0001 میلی متر |
| تکرارپذیری: | 1.5 میلی متر | ضمانتنامه: | 1 سال |
| برجسته: | ماشین اندازه گیری بصری Stampings,دستگاه اندازه گیری بصری 0.7x,دستگاه اندازه گیری بصری 4.5X |
||

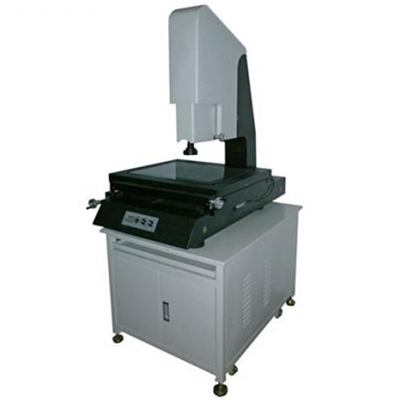

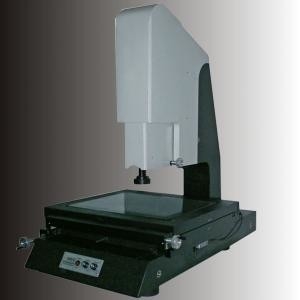

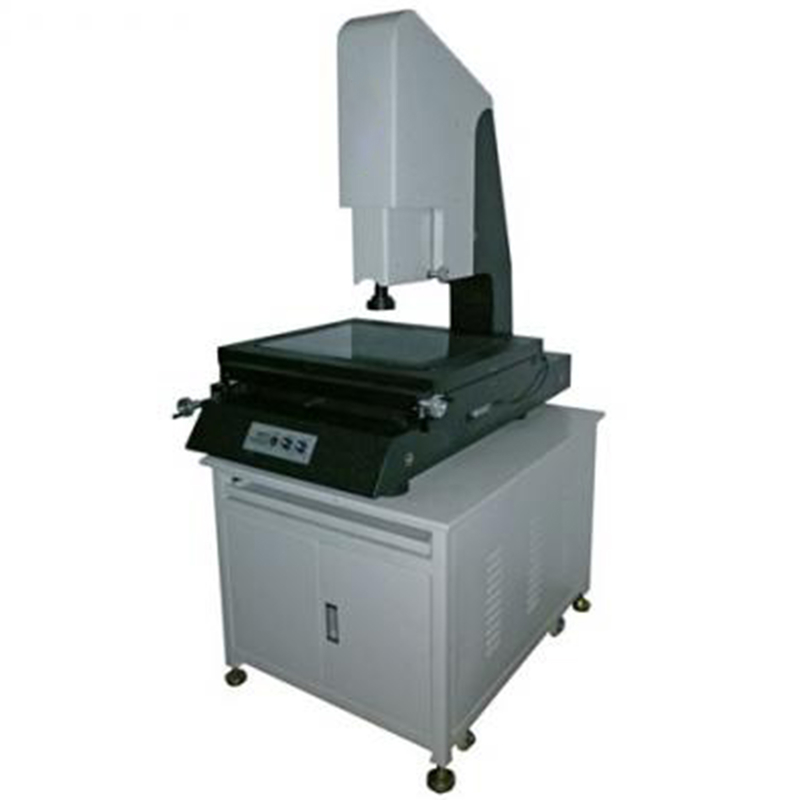

لنز زوم ماشین اندازه گیری تصویری دو بعدی دستی نیمه اتوماتیک 0.7 تا 4.5X
ماشین اندازه گیری بینایی مقدمه کلی:
● این دستگاه اندازه گیری بینایی تجهیزات اندازه گیری طول پیشرفته است که فناوری هایی مانند مکانیک دقیق، فناوری نوری، فناوری الکترونیکی و غیره را ادغام می کند.
● این سیستم اندازه گیری بینایی طراحی، تولید و به طور گسترده برای محصولات فلز، الکترونیک، قالب گیری، PCB، قطعه پرس، اتصال دهنده، استفاده می شود.
ماشین آلات، متر، ساعت، تلفن همراه، ال سی دی، ال ای دی، صنایع سبک و کاربرانی مانند دانشگاه، کالج، موسسه تحقیقاتی.
●این دستگاه ویژن با کارایی بالا در اندازه گیری قطعات پیچیده و نامنظم مختلف از نظر اندازه کانتور، شکل سطح ابزار، قطعات، اجزای مانند صفحه نمونه، قطعه پرس، بادامک، پیچ، چرخ دنده، برش پروفیل، ضربه زدن، قالب گیری، قطعات تلفن همراه .
●این سیستم بینایی عمدتاً برای اهداف اندازه گیری تصویر دو بعدی و سه بعدی با عملکرد خوب برای دستیابی به یافته های مقایسه ای از یافته های اندازه گیری واقعی با هدف طراحی شده و تحقق اهداف اندازه گیری، بازرسی، کالیبراسیون و همچنین انجام مهندسی معکوس استفاده می شود.
کاربرد صنعتی ماشین اندازه گیری بینایی:
این سیستم اندازه گیری 2D Vision به طور گسترده برای صنایع و محصولات به شرح زیر استفاده می شود:
LCD، LED، PCB، مهر زنی، الکترونیک، اتصال دهنده، قالب گیری، سخت افزار، ساعت و غیره
ویژگی و عملکرد:
1. پایه سنگ مرمر دقیق با ستون مورد بسیار سفت و سخت معرفی شده است و یک نیمکت کار بسیار پایدار برای کل دستگاه اندازه گیری 2D Vision ارائه می کند.
2. سیستم حرکت از ریل لغزنده V دقیق با خطی بودن بالا استفاده می کند که می تواند به بالاترین دقت تست دست یابد.
3. رنگی استاندارد صنعتی 600TVA دوربین CCD در اینجا مجهز به پاسخ به نیاز بالا.
4. قابل برنامه ریزی 3 حلقه 8 منطقه LED سطح منبع نور سرد، نور لبه محور مستقیم (نور کواکسیال اختیاری).
5. مقیاس نوری دقیق با دقت آن تا 0.001 میلی متر مجهز شده است.
6. نرم افزار اندازه گیری مستقل توسعه یافته می تواند به یک روش برنامه نویسی آسان دستی دست یابد.
پارامترهای فنی ماشین اندازه گیری بینایی:
| مدل | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| اندازه گیری سفر | |||||
| X-Axis Travel | 200 میلی متر | 300 میلی متر | 400 میلی متر | ||
| Y-Axis Travel | 100 میلی متر | 200 میلی متر | 300 میلی متر | ||
| Z -Axis Travel (اختیاری) | 150 میلی متر | 150 میلی متر | 150 میلی متر | ||
| نیمکت کار | |||||
| نیمکت آلیاژ آلومینیوم | 360×260 میلی متر | 570×355 میلی متر | 670×460 میلی متر | ||
| نیمکت شیشه ای | 260×160 میلی متر | 354×254 میلی متر | 459×359 میلی متر | ||
| تحمل بار | 30 کیلوگرم | 50 کیلوگرم | 50 کیلوگرم | ||
| سیستم بینایی و اندازه گیری | |||||
| CCD | دوربین رنگی با وضوح بالا با 600TVA | ||||
| لنز زوم | لنز زوم 0.7 تا 4.5X (نور کواکسیال اختیاری) | ||||
| نسبت بزرگنمایی تصویر | 30 تا 230X | ||||
| فاصله کاری | 82 میلی متر | ||||
| وضوح | 0.0001 میلی متر | ||||
| تکرارپذیری | 1.5 میلی متر | ||||
| دقت اندازه گیری (μm) |
محور XY ≦(3+L/200)um، محور Z (اندازه گیری دید)≦(5+L/200)um |
||||
| به طور کلی (میلی متر) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| وزن ناخالص (کیلوگرم) | 160 کیلوگرم | 230 کیلوگرم | 320 کیلوگرم | ||
| سیستم روشنایی | نور سطحی و حاشیه ای 3 حلقه 8 منطقه ای قابل برنامه ریزی | ||||
| ورودی برق | 220 ولت ± 10٪ (AC) 50 هرتز |
||||
خدمات پشتیبانی مشتری:
Ø نصب و راه اندازی
Ø آموزش (آموزش کارکنان مشتریان)
Ø کالیبراسیون
Ø نگهداری پیشگیرانه
Ø قطعات تعویضی
Ø کمک از طریق تلفن یا اینترنت
Ø تشخیص و تعمیر در محل/تشخیص و تعمیر آنلاین
