جزئیات محصول:
|
| زوم چندگانه (صفحه نمایش 17 اینچی): | 20x-120x، 30x-225x | CCD: | رنگ، 1/3 اینچ، 8000000 PX |
|---|---|---|---|
| فاصله کاری: | 82 میلی متر | وضوح: | 0.0001 میلی متر |
| تکرارپذیری: | 1.5 میلی متر | ضمانتنامه: | 1 سال |
| برجسته: | دستگاه اندازه گیری ویدئویی 120x,دستگاه اندازه گیری ویدئویی 225x,دستگاه اندازه گیری بینایی CNC |
||

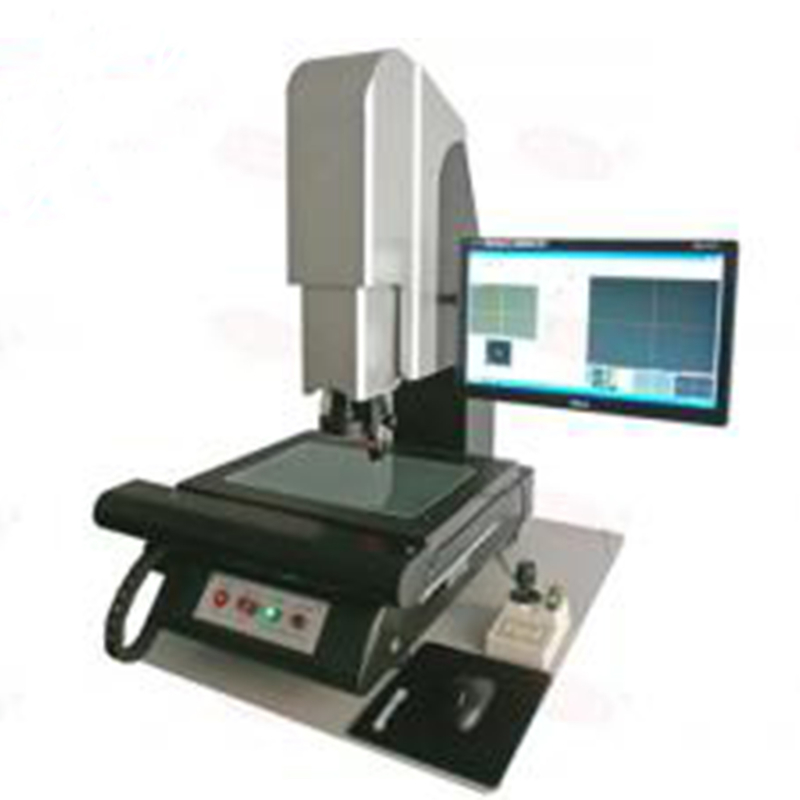

دستگاه اندازه گیری ویدئو آزمایشگاه کنترل کامپیوتر، دستگاه اندازه گیری بینایی CNC نوری
کاربرد با دستگاه اندازه گیری ویدیویی:
دستگاه اندازه گیری اتوماتیک CMM برای انجام قطعه کار سه بعدی در شیب، گرد، طراحی شده است.خندق، ستون، توپ، ابعاد، نرم
سوراخ ها و همچنین اصطلاحات هندسی مانند فاصله بین عناصر و زوایایو به طور گسترده ای در ماشین آلات، الکترونیک استفاده می شود،
اتصالات موبایل، لوازم خانگی، کانکتور، اتصالات ماشین، وسایل دقیق، پلاستیک، سخت افزار، میدان های اطراف کامپیوتر و غیره
و سایر صنایع
ویژگی و عملکرد:

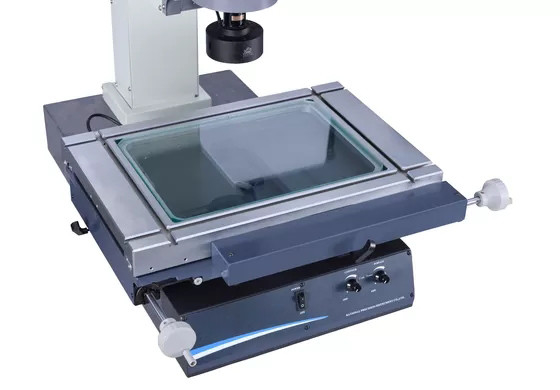

1. پایه سنگ مرمر دقیق با ستون مورد بسیار سفت و سخت معرفی شده است و یک نیمکت کار بسیار پایدار برای کل دستگاه اندازه گیری 2D Vision ارائه می کند.
2. سیستم حرکت از ریل لغزنده V دقیق با خطی بودن بالا استفاده می کند که می تواند به بالاترین دقت تست دست یابد.
3. رنگی استاندارد صنعتی 600TVA دوربین CCD در اینجا مجهز به پاسخ به نیاز بالا.
4. قابل برنامه ریزی 3 حلقه 8 منطقه LED سطح منبع نور سرد، نور لبه محور مستقیم (نور کواکسیال اختیاری).
5. مقیاس نوری دقیق با دقت آن تا 0.001 میلی متر مجهز شده است.
6. نرم افزار اندازه گیری مستقل توسعه یافته می تواند به یک روش برنامه نویسی آسان دستی دست یابد.
پارامترهای فنی ماشین اندازه گیری بینایی:
| مدل | GSKA-2010 | GSKA-3020 | GSKA-4030 | ||
| اندازه گیری سفر | |||||
| X-Axis Travel | 200 میلی متر | 300 میلی متر | 400 میلی متر | ||
| Y-Axis Travel | 100 میلی متر | 200 میلی متر | 300 میلی متر | ||
| Z -Axis Travel (اختیاری) | 150 میلی متر | 150 میلی متر | 150 میلی متر | ||
| نیمکت کار | |||||
| نیمکت آلیاژ آلومینیوم | 360×260 میلی متر | 570×355 میلی متر | 670×460 میلی متر | ||
| نیمکت شیشه ای | 260×160 میلی متر | 354×254 میلی متر | 459×359 میلی متر | ||
| تحمل بار | 30 کیلوگرم | 50 کیلوگرم | 50 کیلوگرم | ||
| سیستم بینایی و اندازه گیری | |||||
| CCD | دوربین رنگی با وضوح بالا با 600TVA | ||||
| لنز زوم | لنز زوم 0.7 تا 4.5X (نور کواکسیال اختیاری) | ||||
| نسبت بزرگنمایی تصویر | 30 تا 230X | ||||
| فاصله کاری | 82 میلی متر | ||||
| وضوح | 0.0001 میلی متر | ||||
| تکرارپذیری | 1.5 میلی متر | ||||
| دقت اندازه گیری (μm) |
محور XY ≦(3+L/200)um، محور Z (اندازه گیری دید)≦(5+L/200)um |
||||
| به طور کلی (میلی متر) | 900×720×1700 | 980×620×1600 | 1130×750×1600 | ||
| وزن ناخالص (کیلوگرم) | 160 کیلوگرم | 230 کیلوگرم | 320 کیلوگرم | ||
| سیستم روشنایی | نور سطحی و حاشیه ای 3 حلقه 8 منطقه ای قابل برنامه ریزی | ||||
| ورودی برق | 220 ولت ± 10٪ (AC) 50 هرتز |
||||
خدمات پشتیبانی مشتری:
Ø نصب و راه اندازی
Ø آموزش (آموزش کارکنان مشتریان)
Ø کالیبراسیون
Ø نگهداری پیشگیرانه
Ø قطعات تعویضی
Ø کمک از طریق تلفن یا اینترنت
Ø تشخیص و تعمیر در محل/تشخیص و تعمیر آنلاین
