جزئیات محصول:
|
| ضمانتنامه: | 1 سال | محل منبع: | گوانگدونگ |
|---|---|---|---|
| وضوح شبکه مغناطیسی: | 0.2 میلی متر | دقت تکرار: | 3 میکرومتر |
| اندازه دستگاه: | 760x600x1100mm | قدرت: | الکترونیکی |
| بزرگنمایی: | 16 تا 180 برابر | فاصله کاری: | 92 میلی متر |
| برجسته: | دستگاه اندازه گیری دید رنگی سه بعدی,سیستم اندازه گیری بینایی 3um |
||

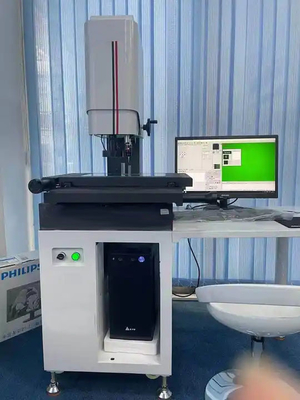

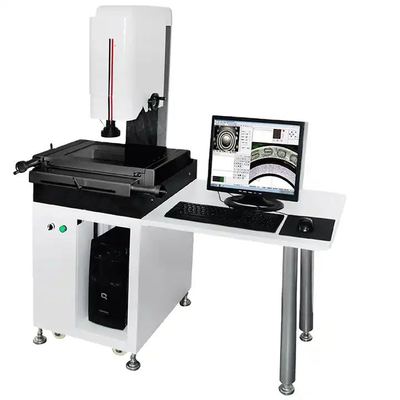

یک سیستم اندازه گیری بینایی CNC رنگی سه بعدی با وضوح 3 میکرومتر
شرح:
سیستم اندازه گیری بینایی از دوربین، لنز، منبع نور، کارت اکتساب تصویر و کامپیوتر تشکیل شده است، از طریق کارت اکتساب تصویر به تصویر جسمی که باید اندازه گیری شود به کامپیوتر، پس از پردازش تصویر، اندازه جسم اندازه گیری شده، شکل هندسی را به دست می آورد. و اطلاعات کیفیت سطح برای محاسبه و پردازش، و سپس با توجه به پارامترهای هدف از پیش تعیین شده برای اندازه گیری خودکار یا اندازه گیری دستی.در فرآیند تولید، ویژگی های عملکردی سیستم اندازه گیری بینایی ماشین را می توان از طریق استفاده از فرآیند خلاصه کرد.
مشخصات:
اول، اندازه گیری بدون تماس
فناوری اندازه‌گیری بدون تماس، اندازه‌گیری بدون تماس جسم اندازه‌گیری شده از طریق دوربین CCD، یا مستقیماً با کارت دریافت تصویر، کارت ویژه گرفتن تصویر و سایر تجهیزات متصل به جسم اندازه‌گیری شده، با استفاده از دوربین CCD برای وارد کردن تصویر است. شی وارد کامپیوتر می شود و پردازش و تحلیل تصویر مربوطه و سپس نتایج به دست آمده و استانداردهای مربوطه با هم مقایسه می شوند.برای درک اندازه جسم، شکل، کیفیت سطح و سایر اندازه گیری اطلاعات.با توجه به ساختار و نصب دوربین CCD، می توان آن را به اندازه گیری دوربین سنتی CCD و اندازه گیری لنز صنعتی تقسیم کرد.با توجه به قیمت بالای لنزهای صنعتی، اکثر دوربین های سنتی برای دستیابی به اندازه گیری غیر تماسی استفاده می شوند.
دوم، دقت
سیستم اندازه گیری بینایی ماشین در اندازه گیری بصری، لبه شی شناسایی شده قطعه بندی و قرار می گیرد، با توجه به ویژگی های محاسبه کانتور آن، از طریق این محاسبات می توان اندازه جسم را دریافت کرد.به منظور اطمینان از دقت اندازه گیری، روش اندازه گیری چند سنسوری به طور کلی در محاسبه ابعاد اتخاذ می شود.و برای اطمینان از اینکه هر موقعیت اندازه گیری می تواند اطلاعات مربوطه را به دست آورد تا از دقت اندازه گیری اطمینان حاصل شود.علاوه بر این، در استفاده از سیستم اندازه گیری بینایی ماشین نیز می توان از انواع مختلفی از سنسورها استفاده کرد.به عنوان مثال، ترکیب حسگرهای بصری و حسگرهای حرکتی می تواند اطلاعات را در جهت حرکت یک جسم تشخیص دهد.ضخامت یک جسم را می توان با ترکیب بینایی با حسگرهای لیزری اندازه گیری کرد.ترکیبی از حسگرهای بصری و لرزش می تواند مواردی مانند ترک های سطح را تشخیص دهد.
سه، تکرار خوب
از آنجایی که سیستم اندازه گیری بینایی ماشین بر اساس اصل بینایی ماشین، یعنی استفاده از رایانه برای تشخیص خودکار است، بنابراین ثبات در روند عملکرد بهتر خواهد بود.به طور کلی، شما می توانید به طور خودکار با توجه به آستانه تعیین شده تعیین کنید که آیا خطای تشخیص وجود دارد یا خیر، و دقت تشخیص مکرر پس از تنظیم پارامتر بالاتر خواهد بود.
مشخصات فنی و پارامترها:
|
مدل ماشین
|
GSA-322CNC
|
|
منطقه تست
|
300x200x200mm
|
|
اندازه ماشین
|
760x600x1100mm
|
|
بلبرینگ شیشه ای
|
30 کیلوگرم
|
|
وزن دستگاه
|
280 کیلوگرم
|
|
دقت اندازه گیری
|
X,Y: (3+L/200)μm
|
|
دقت تکرار
|
3 میکرومتر
|
|
وضوح شبکه مغناطیسی
|
0.2 میلی متر
|
|
CCD
|
1.3 میلیون دوربین دیجیتال Hikon
|
|
لنز دوربین
|
لنز زوم پیوسته 0.7 ~ 4.5x
|
|
بزرگنمایی
|
16 تا 180 برابر
|
|
فاصله کاری
|
92 میلی متر
|
|
نرم افزار اندازه گیری
|
YR-CNC
|
|
سروو موتور
|
دلتا
|
|
منبع نور UP
|
3 حلقه 8 ناحیه سطح حلقه منبع نور سرد LED، روشنایی قابل تنظیم
|
|
منبع نور پایین
|
طراحی مسیر نور موازی، منبع نور سرد LED قابل تنظیم مداوم بی پایان
|
|
راه آهن راهنما
|
ریل راهنمای کشویی تایوان با دقت بالا
|
FQA:
1. آیا شرکت شما یک تجارت است یا یک کارخانه؟
کارخانه + تجارت (ادغام)، 17 سال تمرکز بر زمینه ابزارآلات تست، 11 سال تجربه صادرات.
2. چگونه مناسب ترین محصولات را انتخاب کنیم؟
تیم حرفه ای ما تا زمانی که به ما بگویید چه نوع آزمایشی را باید انجام دهید و مشخصات مورد نیاز را به ما بگویید بهترین پیشنهاد را به شما می دهد.
3. مدت تحویل چیست؟
در بیشتر مواقع، ما در کارخانه موجودی داریم.در صورت عدم موجودی، به طور معمول، زمان تحویل 15-20 روز کاری پس از دریافت سپرده است.اگر شما
در صورت نیاز فوری، می توانیم ترتیب خاصی را برای شما در نظر بگیریم.
4. آیا خدمات سفارشی سازی را می پذیرید؟
بله، البته، ما نه تنها می‌توانیم ماشین‌های استاندارد، بلکه ماشین‌های سفارشی‌شده را نیز بنا به درخواست شما ارائه دهیم.دریغ نکنید که خودتان را به ما بگویید
نیاز، ما تمام تلاش خود را خواهیم کرد تا نیازهای شما را برآورده کنیم.
5. آیا می توانیم قبل از سفارش از کارخانه شما بازدید کنیم؟
بله، ما به گرمی استقبال می کنیم و صمیمانه از شما یا تیم شما دعوت می کنیم تا از کارخانه ما بازدید کنید، ما به ترتیب هتل و دریافت شما از فرودگاه کمک خواهیم کرد.
6. آیا قبلاً مشتریان کشور ما دارید؟
اکنون دستگاه های آزمایش ما به بیش از 70 کشور مانند ایالات متحده آمریکا، کانادا، روسیه، انگلستان، ایتالیا، آلمان، اتحادیه اروپا، هند فروخته شده است.
پاکستان، فیلیپین، سنگاپور، تایلند و ویتنام، برزیل و غیره.
7. در مورد گارانتی شما چطور؟
به طور کلی، گارانتی ما یک سال است.در دوره گارانتی، ما می توانیم پشتیبانی تکنیک و تغییر قطعات قطعات، لزوما، مهندسین خود را ارائه دهیم
ممکن است برای خدمات بهتر به محل شما برود.
8. در مورد بسته بندی دستگاه، آیا در طول حمل و نقل با خیال راحت محافظت می شود؟
دستگاه ما توسط جعبه چوبی صادراتی استاندارد بسته بندی شده است، آسیب نمی بیند.ما بسیاری از دستگاه های آزمایش را از طریق دریا یا هوا به خارج از کشور تحویل داده ایم
بدون آسیب
9. فرآیند سفارش چیست؟
استعلام - نقل قول - ارتباط - تایید سفارش - پرداخت سپرده - تولید - تست و رفع اشکال - پرداخت موجودی - بسته بندی -
تحویل - دریافت مشتری - پس از خدمات.
10.نحوه نصب و استفاده از محصول
این محصول همراه با دستورالعمل عملیاتی و ویدئویی از نسخه انگلیسی ارسال می شود.
