جزئیات محصول:
|
| ضمانتنامه: | 12 ماه، 1 سال | محل منبع: | گوانگدونگ |
|---|---|---|---|
| دقت تکرار: | 0.002 میلی متر | گواهی: | CE ISO |
| بزرگنمایی عینی: | 0.7X-4.5X | قدرت: | الکترونیکی |
| ضریب کامپوزیت: | 20 تا 128 برابر | بار: | 30 کیلوگرم |
| برجسته: | سیستم اندازه گیری بینایی مبتنی بر لیزر,سیستم اندازه گیری بینایی 4.5X |
||

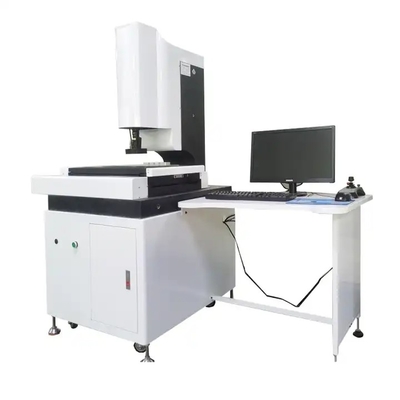

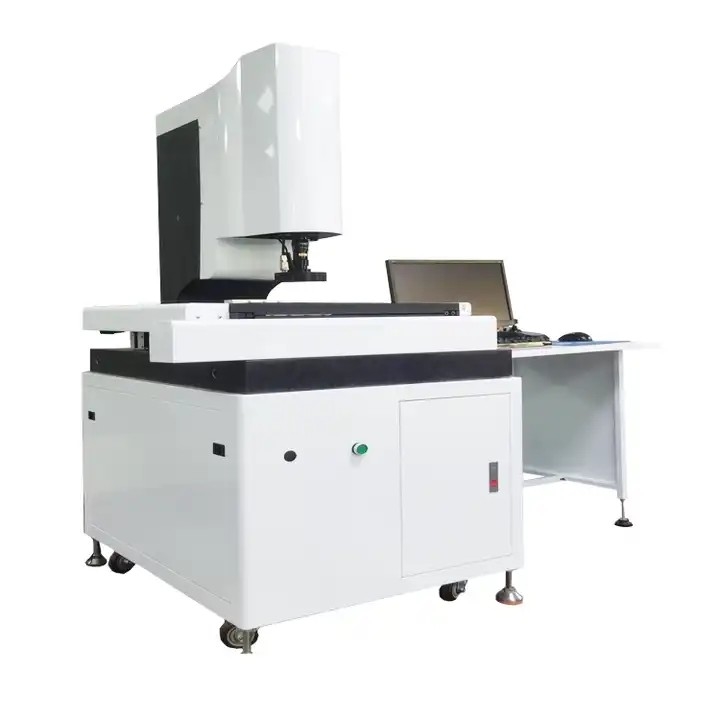

سیستم اندازه گیری بینایی ماشینی مبتنی بر لیزر، سازنده Directe Verkoop
شرح:
سیستم اندازه گیری بینایی ماشین از دوربین، لنز، منبع نور، کارت ثبت تصویر و کامپیوتر تشکیل شده است، از طریق کارت اکتساب تصویر، تصویر جسم اندازه گیری شده به کامپیوتر منتقل می شود، پس از پردازش تصویر، اندازه جسم اندازه گیری شده، شکل هندسی را بدست می آورد. و اطلاعات کیفیت سطح برای محاسبه و پردازش، و سپس با توجه به پارامترهای هدف از پیش تعیین شده برای اندازه گیری خودکار یا اندازه گیری دستی.در فرآیند تولید، ویژگی های عملکردی سیستم اندازه گیری بینایی ماشین را می توان از طریق استفاده از فرآیند خلاصه کرد.این مقاله عمدتاً ویژگی های عملکردی سیستم اندازه گیری بینایی ماشین را معرفی می کند.
مشخصات:
اول، اندازه گیری بدون تماس
فناوری اندازه‌گیری بدون تماس، اندازه‌گیری بدون تماس جسم اندازه‌گیری شده از طریق دوربین CCD، یا مستقیماً با کارت دریافت تصویر، کارت ویژه گرفتن تصویر و سایر تجهیزات متصل به جسم اندازه‌گیری شده، با استفاده از دوربین CCD برای وارد کردن تصویر است. شی وارد کامپیوتر می شود و پردازش و تحلیل تصویر مربوطه و سپس نتایج به دست آمده و استانداردهای مربوطه با هم مقایسه می شوند.برای درک اندازه جسم، شکل، کیفیت سطح و سایر اندازه گیری اطلاعات.با توجه به ساختار و نصب دوربین CCD، می توان آن را به اندازه گیری دوربین سنتی CCD و اندازه گیری لنز صنعتی تقسیم کرد.با توجه به قیمت بالای لنزهای صنعتی، اکثر دوربین های سنتی برای دستیابی به اندازه گیری غیر تماسی استفاده می شوند.
دوم، عملکرد خوب در زمان واقعی
در سیستم اندازه گیری، بدون توجه به منبع نور، لنز یا کارت دریافت تصویر، محدوده دینامیکی خاصی وجود دارد، حتی در شرایط واقعی، محدوده دینامیکی تا حد معینی محدود خواهد شد.سیستم اندازه گیری بینایی ماشین از حسگر CMOS برای جایگزینی سنسور فوتوالکتریک سنتی استفاده می کند.سنسور CMOS یک مبدل سیگنال دیجیتال است که سیگنال های آنالوگ را به سیگنال دیجیتال تبدیل می کند.محدوده دینامیکی سنسور CMOS بزرگتر از سنسور فوتوالکتریک سنتی است، بنابراین هنگامی که جسم اندازه گیری شده در حال تغییر است، می تواند به موقع پاسخ دهد، که عملکرد بلادرنگ سیستم اندازه گیری بینایی ماشین را بهبود می بخشد.
سومدامنه کاربرد گسترده سیستم
سیستم اندازه گیری بینایی ماشین به طور گسترده در تمام جنبه های زندگی استفاده می شود، مانند: تولید نیمه هادی، صنعت بسته بندی و غیره. در صنعت ساخت نیمه هادی، سیستم اندازه گیری ماشین بینایی در تشخیص اندازه فرآیند تولید نیمه هادی استفاده می شود.در صنعت خودروسازی، سیستم اندازه‌گیری بینایی ماشین برای تشخیص اندازه بدن و سطح داخل و خارج از بدنه خودرو استفاده می‌شود.در صنعت بسته بندی، سیستم اندازه گیری بینایی ماشین برای تشخیص اندازه بسته بندی کالاهای مختلف استفاده می شود.در عین حال، سیستم اندازه گیری بینایی ماشین نیز به طور گسترده در صنعت تخته مدار چاپی، صنعت بسته بندی و چاپ، صنعت نساجی و پوشاک، صنعت ماشین آلات و غیره استفاده می شود. دامنه کاربرد سیستم اندازه گیری بینایی ماشین بسیار گسترده است، اما به دلیل فن آوری اندازه گیری بینایی ماشین هنوز در حال توسعه و بهبود است، هنوز هم فضای بزرگی برای توسعه در ساخت خودرو، تولید ماشین آلات و سایر زمینه ها دارد.
مشخصات فنی و پارامترها:
| مدل | GSA3020 | GSA4030 | GSA5040 |
|
اندازه گیری ضربه (میلی متر) XYZ |
300x200x150 | 400x300x180 | 500x400x200 |
| وزن دستگاه (کیلوگرم) | 285 | 350 | 450 |
| وزن بار | 15 کیلوگرم | ||
| دقت محور X و Y (μm) | ≤3+L/200 (L واحد طول اندازه گیری شده میلی متر است) | ||
| دقت محور Z (μm) | ≤3+L/100 (L واحد طول اندازه گیری شده میلی متر است) | ||
| فاصله کاری | 82 میلی متر | ||
| وضوح | 0.1 میکرومتر | ||
| بزرگنمایی عینی | 0.7X-4.5X | ||
| ضریب کامپوزیت | 20 تا 128 برابر | ||
| سیستم کنترل | سیستم کنترل حلقه بسته CNC | ||
| سیستم روشنایی | منبع نور سطحی و منبع نور انتقال LED هستند، روشنایی قابل تنظیم است | ||
| سیستم کامپیوتری | ویندوز 7 | ||

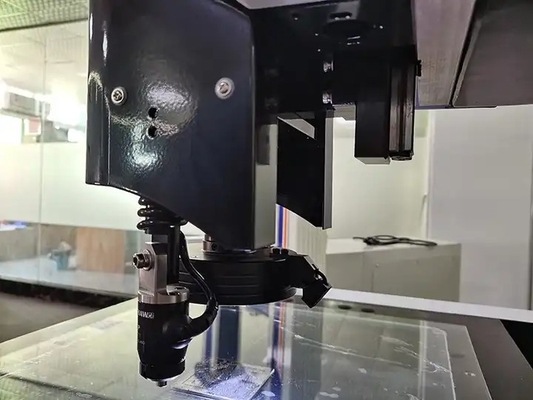

| قطعات اختیاری | پروب هالیزر نقطه ای (برای اندازه گیری ارتفاع نمونه. صافی...) | ||
FQA:
1. آیا شرکت شما یک تجارت است یا یک کارخانه؟
کارخانه + تجارت (ادغام)، 17 سال تمرکز بر زمینه ابزارآلات تست، 11 سال تجربه صادرات.
2. چگونه مناسب ترین محصولات را انتخاب کنیم؟
تیم حرفه ای ما تا زمانی که به ما بگویید چه نوع آزمایشی را باید انجام دهید و مشخصات مورد نیاز را به ما بگویید بهترین پیشنهاد را به شما می دهد.
3. مدت تحویل چیست؟
در بیشتر مواقع، ما در کارخانه موجودی داریم.در صورت عدم موجودی، به طور معمول، زمان تحویل 15-20 روز کاری پس از دریافت سپرده است.اگر شما
در صورت نیاز فوری، می توانیم ترتیب خاصی را برای شما در نظر بگیریم.
4. آیا خدمات سفارشی سازی را می پذیرید؟
بله، البته، ما نه تنها می‌توانیم ماشین‌های استاندارد، بلکه ماشین‌های سفارشی‌شده را نیز بنا به درخواست شما ارائه دهیم.دریغ نکنید که خودتان را به ما بگویید
نیاز، ما تمام تلاش خود را خواهیم کرد تا نیازهای شما را برآورده کنیم.
5. آیا می توانیم قبل از سفارش از کارخانه شما بازدید کنیم؟
بله، ما به گرمی استقبال می کنیم و صمیمانه از شما یا تیم شما دعوت می کنیم تا از کارخانه ما بازدید کنید، ما به ترتیب هتل و دریافت شما از فرودگاه کمک خواهیم کرد.
6. آیا قبلاً مشتریان کشور ما دارید؟
اکنون دستگاه های آزمایش ما به بیش از 70 کشور مانند ایالات متحده آمریکا، کانادا، روسیه، انگلستان، ایتالیا، آلمان، اتحادیه اروپا، هند فروخته شده است.
پاکستان، فیلیپین، سنگاپور، تایلند و ویتنام، برزیل و غیره.
7. در مورد گارانتی شما چطور؟
به طور کلی، گارانتی ما یک سال است.در دوره گارانتی، ما می توانیم پشتیبانی تکنیک و تغییر قطعات قطعات، لزوما، مهندسین خود را ارائه دهیم
ممکن است برای خدمات بهتر به محل شما برود.
8. در مورد بسته بندی دستگاه، آیا در طول حمل و نقل با خیال راحت محافظت می شود؟
دستگاه ما توسط جعبه چوبی صادراتی استاندارد بسته بندی شده است، آسیب نمی بیند.ما بسیاری از دستگاه های آزمایش را از طریق دریا یا هوا به خارج از کشور تحویل داده ایم
بدون آسیب
9. فرآیند سفارش چیست؟
استعلام - نقل قول - ارتباط - تایید سفارش - پرداخت سپرده - تولید - تست و رفع اشکال - پرداخت موجودی - بسته بندی -
تحویل - دریافت مشتری - پس از خدمات.
10.نحوه نصب و استفاده از محصول
این محصول همراه با دستورالعمل عملیاتی و ویدئویی از نسخه انگلیسی ارسال می شود.
